产品中心

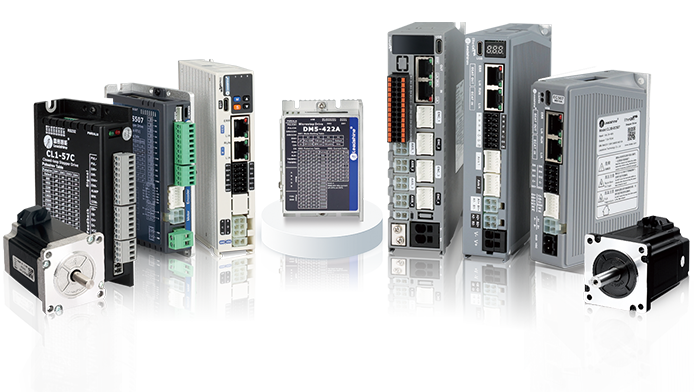

步进系统

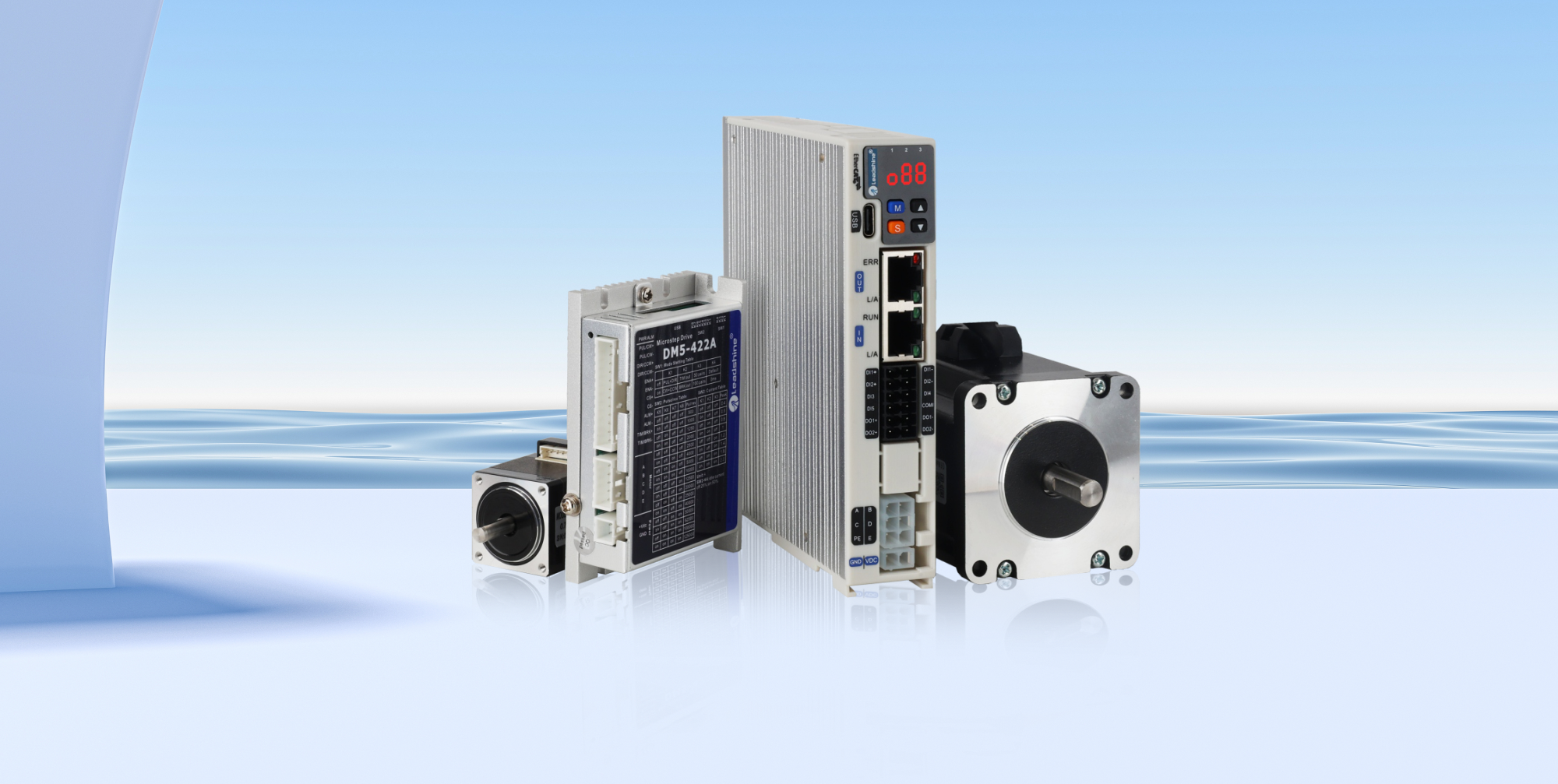

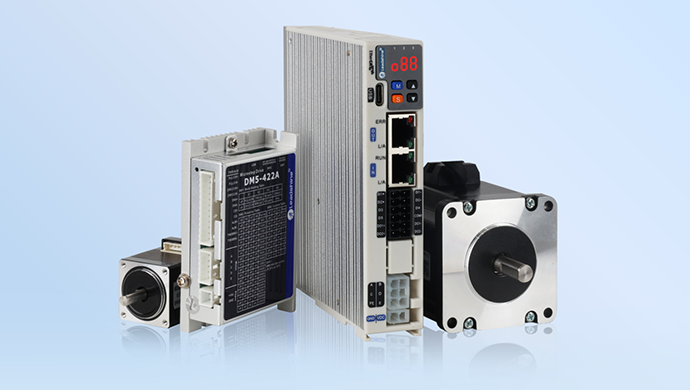

身为世界级的雷赛步进产品，以质量高、性能强、品类全、规模大而享誉海内外，雷赛步进产品涵盖步进电机及驱动器、闭环步进电机及驱动器两大系列，以全面的适配能力、多元产品形态与多总线的连接特性，已广泛应用于电子制造、新能源、半导体、纺织包装等各类自动化场景，在各行业已超过3000万轴的成熟应用，得到客户的认可。

下载目录

产品家族

步进驱动器步进电机闭环步进驱动器闭环步进电机智能一体式电机

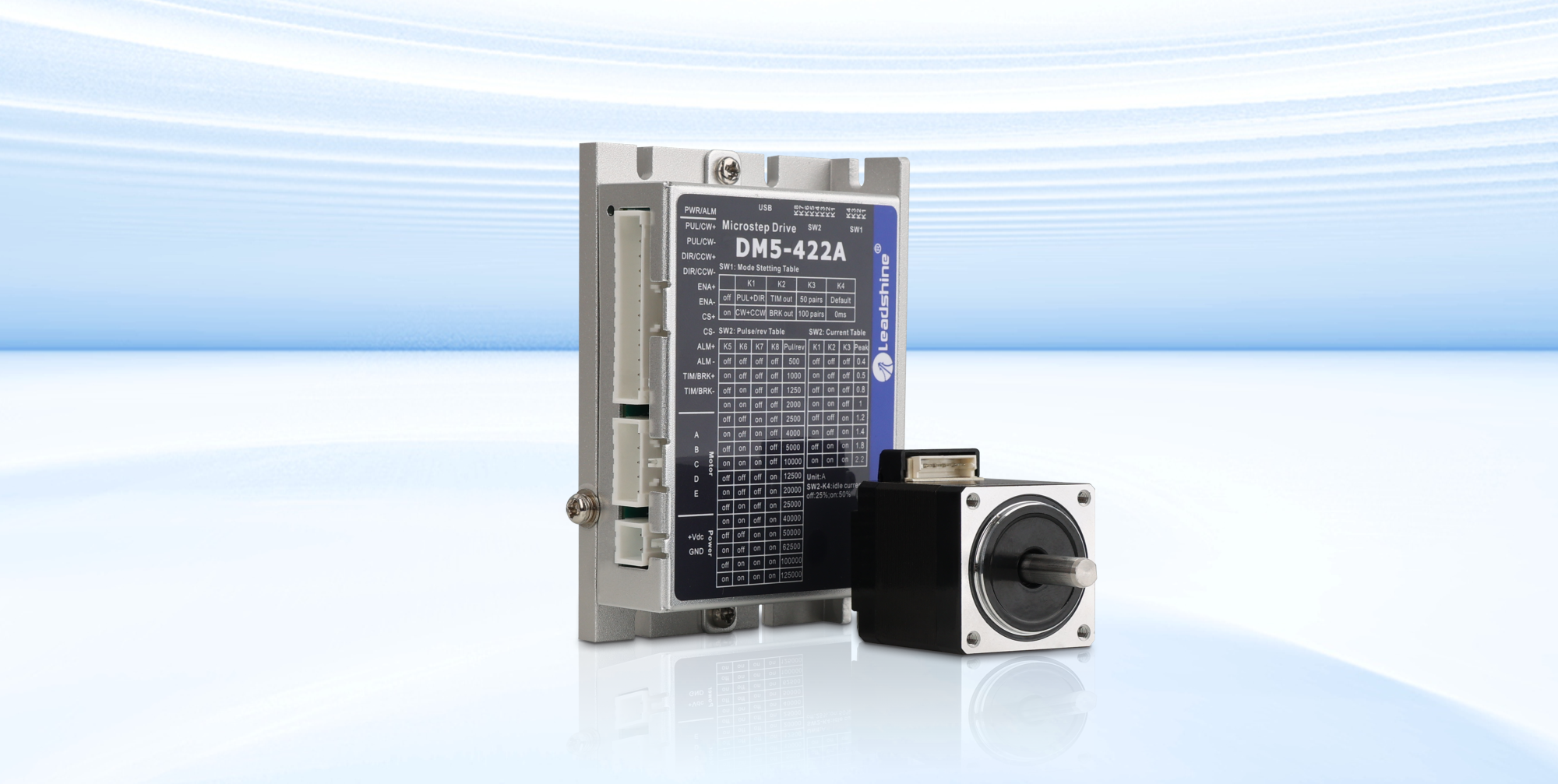

DM5系列高端五相步进

DM5系列雷赛高端五相步进驱动系列产品。采用RS485通讯接口，基于标准的ModbusRTU协议，用户可同时控制多达31台的步进驱动器，内置PR控制功能，用户可无需购买额外的PLC即可实现相应的控制要求，可大大降低系统成本。同时，该产品还具有丰富的输入输出接口，支持示教功能，支持试运行，配合丰富的触发方式可完成位置、速度和回原点等多种控制任务。主要应用于半导体、电子制造、机器人等高速度高精度场景。

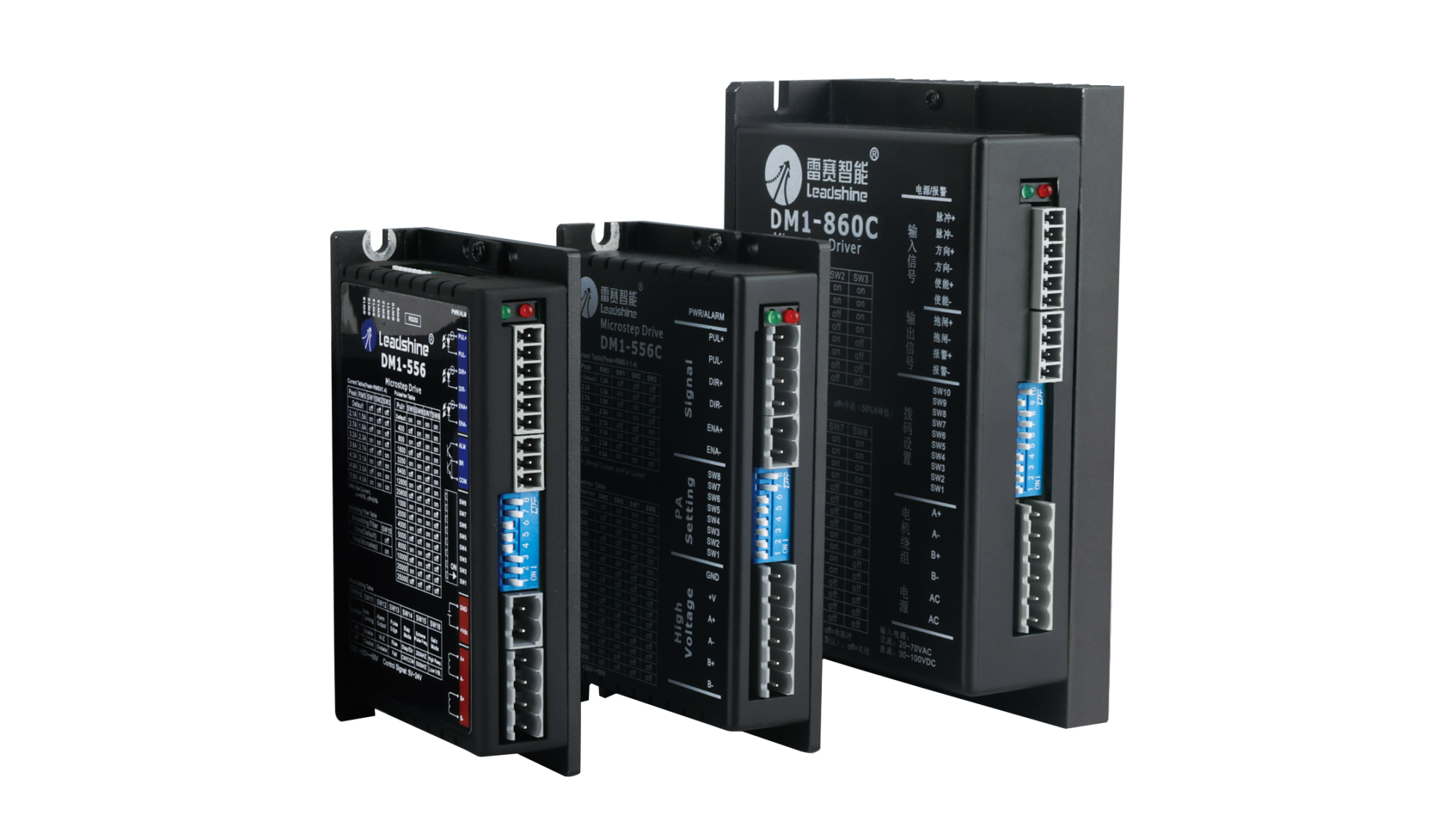

开环脉冲系列

雷赛开环系列步进驱动产品采用最新专用的电机控制DSP芯片，集合了九大革命性的电机控制技术，能够明显提升电机的加速性能，降低电机和驱动器的发热，同时减小电机的低速振动。DM系列适配20~130机座全系列的两相步进电机，精度高、响应快，主要应用于3C电子、半导体、精密机床、激光、光伏锂电等智能制造场景。

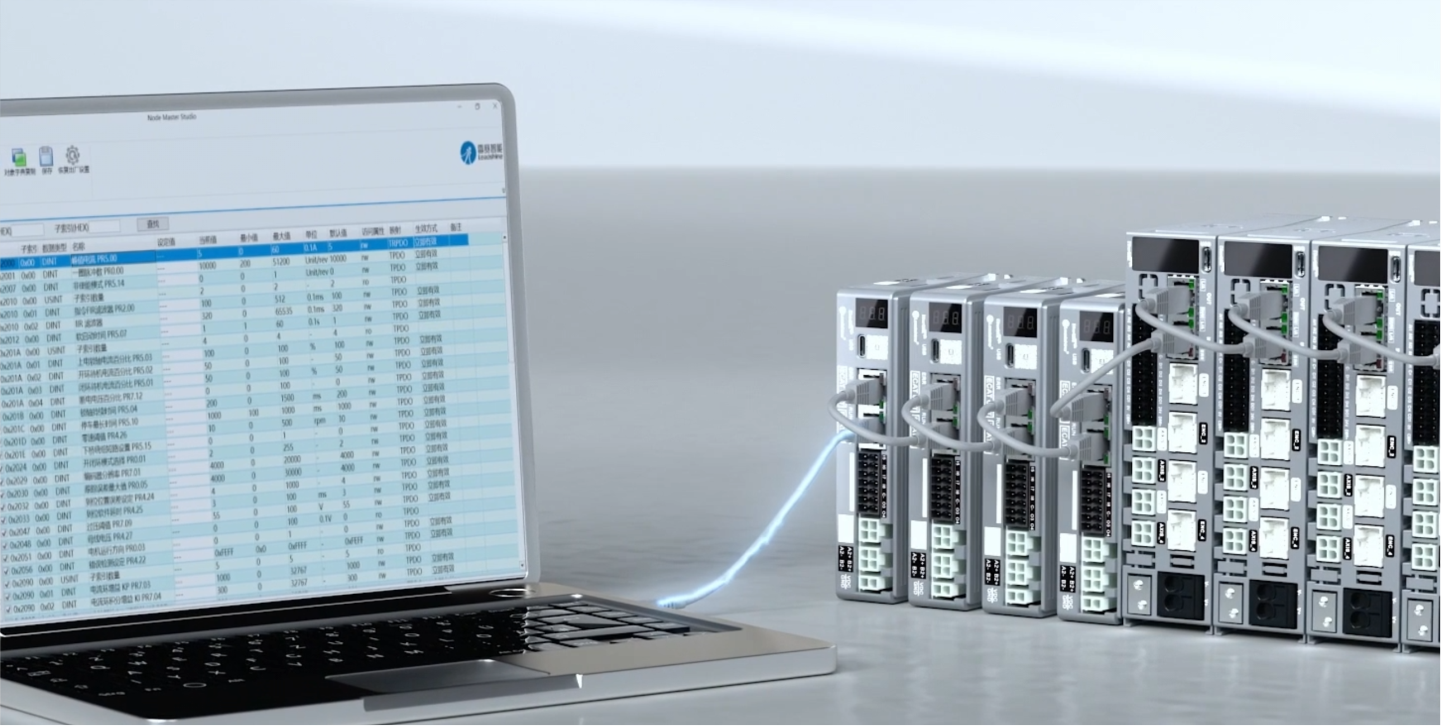

驱控一体型数字步进驱动器

雷赛自主研制的全数字驱控一体步进驱动系列产品。采用RS485通讯接口，基于标准的Modbus RTU协议，用户可同时控制多达31台的步进驱动器。该产品内部集成控制器，支持PR功能，支持16段位置表，可覆盖42、57、60、86机座的步进电机。由于其具有内置控制功能，用户可无需购买额外的PLC即可实现相应的控制要求，可大大降低系统成本。同时，该产品还具有丰富的输入输出接口，支持示教功能，支持试运行，配合丰富的触发方式可完成位置、速度和回原点等多种控制任务。

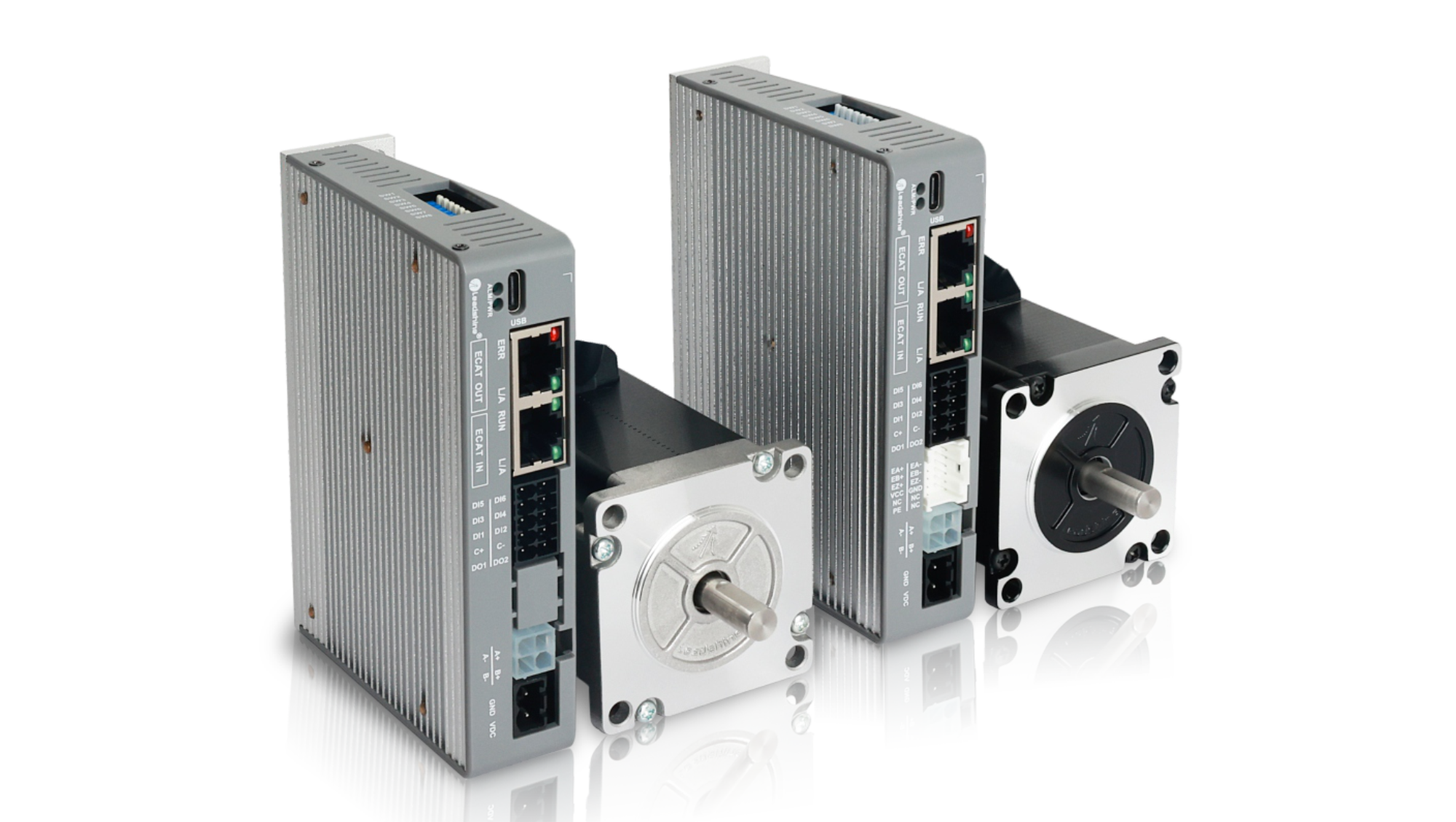

高速总线型数字步进驱动器

雷赛高速总线型数字步进驱动器，采用最新32位DSP处理器，支持标准的EtherCAT、RTEX通讯协议，通过总线网络控制实现步进系统的实时控制与实时数据传输，现场总线传输速率可达100Mb/s。

CM标准型

CM系列是雷赛智能采用日本最新设计、最新工艺和进口核心材料打造的高性能、较低成本步进电机。与市面上常见步进电机相比，具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系，此系列步进电机更为稳定可靠，拥有更优越的性能参数批量一致性！ ■大转矩 ■低发热 ■高平稳性 ■高一致性

CM抱闸型

CM抱闸型步进电机采用了最新技术的永磁式刹车器，相比于普通的弹簧式刹车器，永磁式刹车器具有噪声小（没有嘈杂的机械噪声）、响应快（响应时间约30ms，仅为弹簧式刹车器的1/10）、寿命长、发热小、功耗低等诸多优点。更适合垂直运动的应用场合，可以更好的起到断电保护的作用。 ■大转矩 ■低发热 ■高平稳性 ■高一致性

CM防水型

CM防水型步进电机，与标准型相比，后端盖重新设计，引出线改用防水连接器，前后端盖与机身之间增加了新型密封材料，电机机身做了全面的防水处理，电机轴端选用了优质油封，使得整机的防护等级达到IP65。可适用于各类潮湿、淋水、户外、油液喷溅的场合。 ■大转矩 ■低发热 ■高平稳性 ■高一致性

CM中空型

CM中空型步进电机，与标准步进电机相比，轴为中空设计（也可称为“空心轴电机”）。中空轴电机的空心设计极大的节省设计空间，提高设计的自由度。中空轴步进电机可应用于铺设电缆或穿过激光束、安装吸盘，极大为客户节省空间，广泛应用在半导体设备，光学设备以及运动平台等。 ■大转矩 ■低发热 ■高平稳性 ■高一致性

高端五相步进电机

5CM系列是雷赛智能全新推出由日本新设计、新工艺和进口核心材料打造的高端五相步进电机。基本步距角度为较小的0.72°（5CMS高分辨率型步距角为0.36°），相比基本步距角度为1.8°的两相步进电动机，可以实现更高的精度控制，更快的响应速度，更低的振动与噪音。可适用于各类高端设备的进口替代场合,可广泛应用于半导体、医疗、精密点胶、线切割、激光、雕刻等行业设备。 ■更高精度 ■更快响应 ■更低振动

高速总线型闭环步进驱动器

雷赛在十多年闭环步进研发的基础上，融合 EtherCAT 总线技术打造的高速总线型闭环步进驱动产品。采用最新32位DSP处理器，支持标准的EtherCAT、RTEX通讯协议，通过总线网络控制实现步进系统的实时控制与实时数据传输，现场总线传输速率可达100Mb/s。

驱控一体型闭环步进驱动器

雷赛全数字驱控一体型闭环步进驱动系列产品，采用RS485通讯接口，基于标准的Modbus RTU协议，用户可同时控制多达31台的步进驱动器。该产品内部集成控制器，支持PR功能，支持16段位置表，可覆盖42、57、60、86机座的步进电机。由于其具有内置控制功能，用户可无需购买额外的PLC即可实现相应的控制要求，可大大降低系统成本。同时，该产品还具有丰富的输入输出接口，支持示教功能，支持试运行，配合丰富的触发方式可完成位置、速度和回原点等多种控制任务。

脉冲通用型闭环步进驱动器

CL系列闭环步进驱动器稳定可靠，拥有六年的成熟应用，累计产销超过三十万套，驱动器无需复杂的参数调整，使用更加方便。

CME标准型

CME系列是雷赛智能采用日本新设计、新工艺和进口核心材料打造的高性能、较低成本闭环步进电机。与市面上常见步进电机相比、具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系，此系列闭环步进电机更为稳定可靠，拥有更优越的性能参数批量一致性！ CME系列闭环步进电机，本体沿用了CM系列的设计，具有转矩大、发热小、平稳性好等优点，后端安装了双通道光电编码器，可提供稳定可靠的位置反馈信号。 ■大转矩 ■低发热 ■高平稳性 ■高一致性

CME抱闸型

CME抱闸型闭环步进电机采用了最新技术的永磁式刹车器，相比于普通的弹簧式刹车器，永磁式刹车器具有噪声小（没有嘈杂的机械噪声）、响应快（响应时间约30ms，仅为弹簧式刹车器的1/10）、寿命长、发热小、功耗低等诸多优点。更适合垂直运动的应用场合，可以更好的起到断电保护的作用。 ■大转矩 ■低发热 ■高平稳性 ■高一致性

CME防水型

CME防水型闭环步进电机，与标准型相比，后端盖重新设计，引出线改用防水连接器，前后端盖与机身之间增加了新型密封材料，电机机身做了全面的防水处理，电机轴端选用了优质油封，使得整机的防护等级达到IP65。可适用于各类潮湿、淋水、户外、油液喷溅的场合。 ■大转矩 ■低发热 ■高平稳性 ■高一致性

CME中空型

CME中空型闭环步进电机，与标准步进电机相比，轴为中空设计（也可称为“空心轴电机”）。中空轴电机的空心设计极大的节省设计空间，提高设计的自由度。中空轴步进电机可应用于铺设电缆或穿过激光束、安装吸盘，极大为客户节省空间，广泛应用在半导体设备，光学设备以及运动平台等。 ■大转矩 ■低发热 ■高平稳性 ■高一致性

CME-M17绝对值型

CME-M17系列多圈绝对值闭环步进电机，本体沿用了CM系列的设计，具有转矩大、发热小、平稳性好等优点，后端安装了雷赛伺服电机平台同款17bit多圈磁电编码器，在提供稳定可靠的位置反馈信号同时，增加了掉电记忆位置功能，系统更加稳定可靠。 CME-M17系列多圈绝对值闭环步进电机需要配套4CL3-EC507S系列多圈绝对值闭环步驱动器使用。相比于传统增量式编码器步进系统，多圈绝对值步进系统具有如下优势： 1）绝对值系统：系统掉电，电机位置依然能够保存，系统更加稳定可靠。 2）无需外部传感器：不需要原点传感器、限位传感器等外部传感器。原点和限位设置方便快捷；提升原点返回速度；可减少传感器费用及配线费用，降低系统成本；可节省配线，提升装置设计的自由度；不会受到外部传感器误动作的影响。 3）磁编方案：和光电式相比，能够在更加恶劣的环境中正常工作。 ■高精度（17bit） ■绝对值 ■易调试

智能一体式电机系列

智能一体式电机是将电机、驱动器集成为一个整体，减少驱动器所占空间，免除了电机与驱动器大量的连接线缆，降低了电缆之间的电磁干扰，增加了系统的易用性和可靠性。

智能一体式闭环电机系列

产品特性

运行精度高

通过多种技术确保高精度运行，如 DM5 系列五相步进，步距角为 0.72°，定位精度可达 ±0.05°。部分驱动器还采用内置微细分技术，即使在低细分条件下，也能达到高细分的效果，让电机在高中低速运行时都很平稳。
运行平稳

内置抗共振算法，有效解决步进电机低速抖动问题，电机运⾏更平稳，内置S型加减速，平滑速度曲线，电机启停平稳，此外，CL系列闭环步进，有效解决了传统开环步进电机高速运行时可能出现的丢步问题
易用性强

光耦隔离⽀持差分信号输⼊，兼容5~24V脉冲信号，接24V脉冲信号⽆需串限流电阻，可配置16段不同程序，⽀持定位、回零、JOG、限位及急停等多种控制模式，并标配 TYPE-C 调试接口，支持EtherCAT、EIP、CANopen等多种总线。
