全自动圆柱卷绕设备用于电子烟、18250、18650等锂电池卷绕工序，主要由正负极极片放卷、上下隔膜放卷、浮辊缓存、张力摆杆、极片送料和极片切刀、换工位、卷针、终止贴胶、下料夹子、电芯转移、短路测试、输送带、纠偏机构、电芯不良挑出机构。
01
工艺流程
/ LEADSHINE
02
雷赛运动控制方案系统拓扑
/ LEADSHINE
方案选型配置
03
雷赛方案特点
/ LEADSHINE
01
扫描周期500us,高效响应
LC1000系列PLC具备高速的扫描周期分A、B两路EtherCAT网口，大幅提升设备生产效率。
02
裁切及入片精度高
采用追切控制以及同步入片算法，追切精度±0.2以内，入片精度±0.5以内。
03
CodeSys平台编程
模块化编程，开发效率高。
04
稳定张力控制、高精度纠偏算法
入片及卷绕中张力控制摆杆波动小；卷绕中对齐度±0.2mm以内。
04
方案价值体现
/ LEADSHINE
1
助力客户进口替代，降低设备电气成本；
2
帮助客户提升生产效率，最高可达50ppm；
3
提升产品精度，帮助终端客户减少材料损耗
05

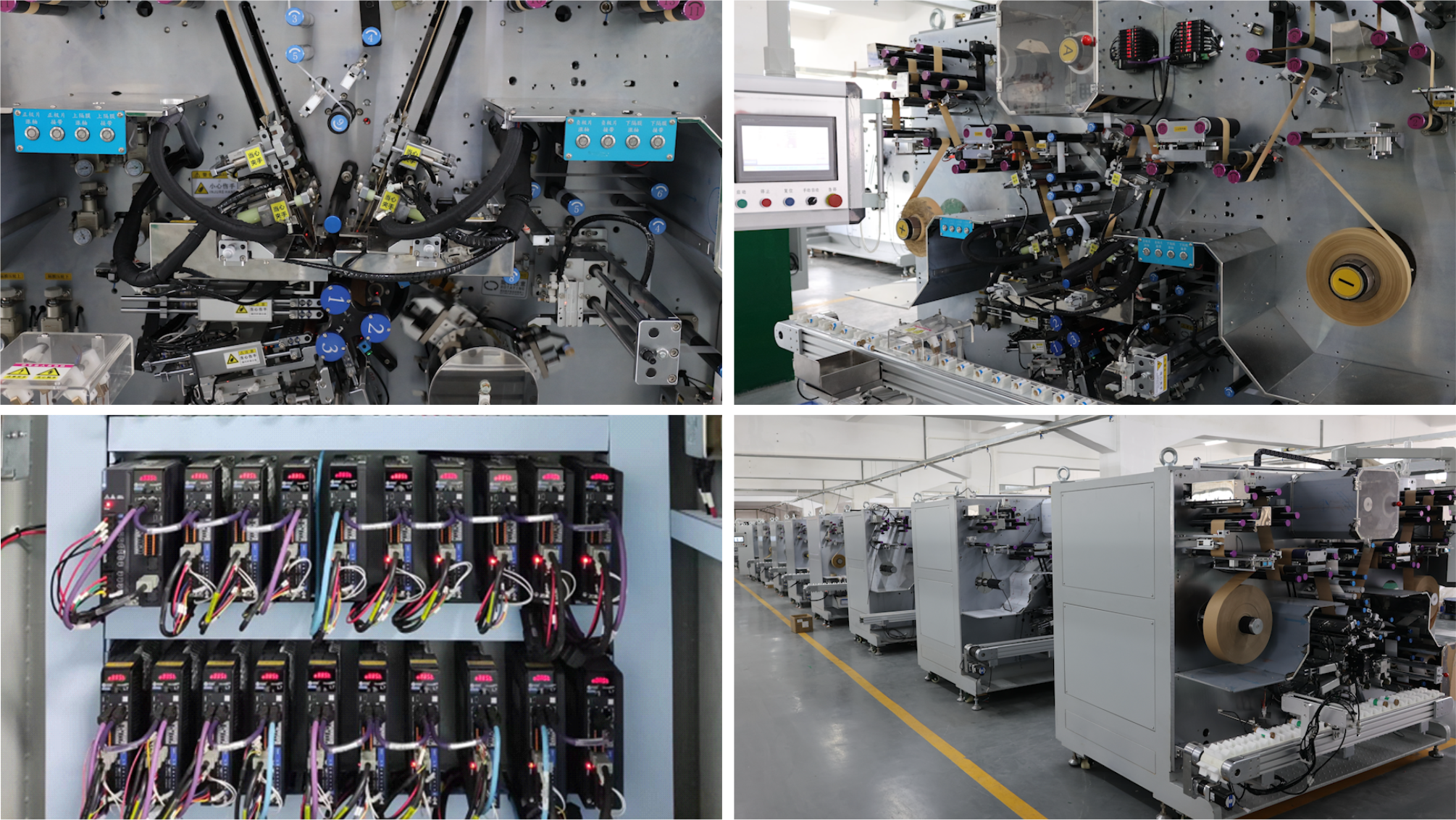

现场应用案例
/
