2CL3-EIP系列Ethernet/IP总线
一、省空间
驱动器尺寸相比单轴产品减少20%；
相比两个单轴产品，可节约一半以上的安装空间；
二、省人工
减少驱动器维护数量；
减少接线，降低人工消耗；
三、省成本
⽀持EtherNet/IP通信，可⼤幅降低主站及其通讯模块的成本开⽀;
⼀个⽹络IP地址，可多带⼀倍的电机数数量，⼤幅减少控制资源;
2CL3-EIP系列是雷赛在高性能闭环步进驱动器基础上增加了总线通讯功能的二合一驱动产品。总线通讯采用Ethernet/IP总线通讯接口，基于Ethernet/IP从站技术，实现步进系统的实时控制与实时数据传输，使得现场总线达到100Mb/s的传输速率。具有使用简单、稳定可靠、性能卓越等特点。支持包括雷赛、欧姆龙、基恩士等的多家主站控制系统，在光伏、锂电设备、3C电子等行业得到普遍应用。
产品特点
双轴控制更高效
l 只占用同一个网络IP地址，可实现双轴控制，网络负载率更低
l 两轴间可独立控制，独立运行，互不干扰
大幅提升用户易用性
l 弹簧接线端子，即插即用，免IO焊线
l 两组拨码设置IP地址，更快捷直观
大幅降低设备安装空间
l 厚度比单轴产品更薄
l 相同轴数只需原来一半的安装空间
Ethernet/IP通信，内置多种控制模式
l 支持Ethernet/IP通信
l 支持位置、速度、回零控制模式
降低线材消耗
l 减少⽹络通讯线⽤量，降低外部⼲扰引⼊可能
l 减少电源线⽤量，降低故障点
产品功能更强大
l 采用数码管显示状态机、报警信息，故障诊断更快捷
驱动器免供电即可通过USB连接上位机，升级调试更方便|

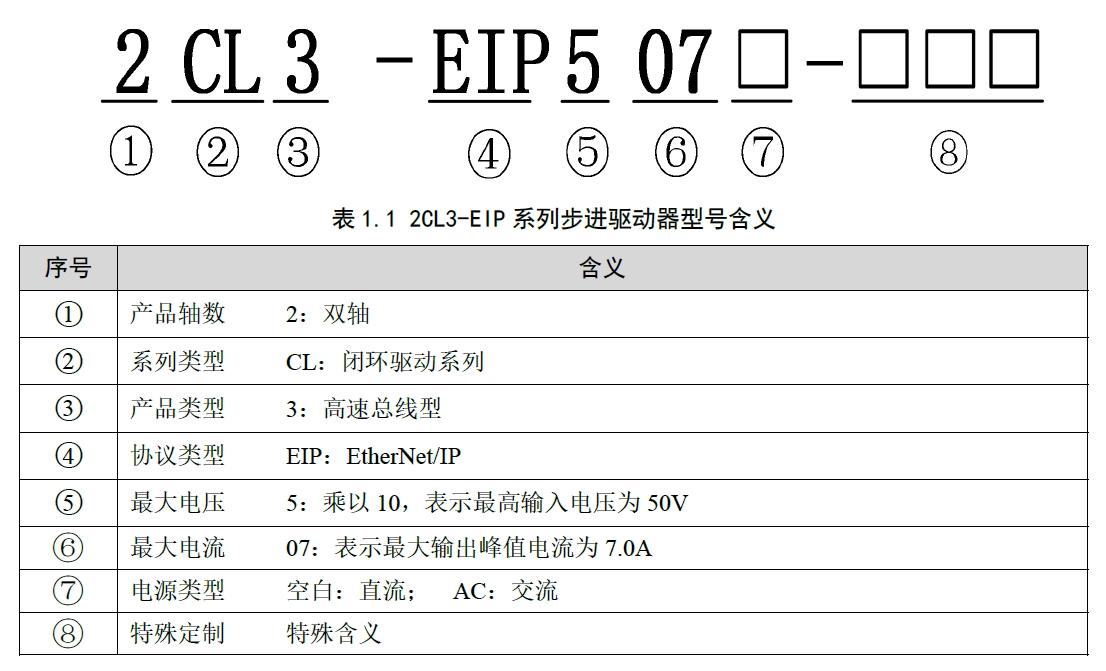

型号 |
相数 |
输出电流 |
供电电压 |
输入信号 |
输出信号 |
适配电机 |
外形尺寸 |
|
2CL3-EIP503 |
2 |
0.5-3.0A |
20-50Vdc |
4*2路数字量输入 |
2*2路数字量输出 |
20/28/35/42机座 |
155*116.5*28 mm |
|
2CL3-EIP507 |
2 |
1.0-7.0A |
20-50Vdc |
4*2路数字量输入 |
2*2路数字量输出 |
42/57/60机座 |
155*116.5*28 mm |
