经济版SC-C系列
- 1GHz主芯片，运算速度快
- 强大的带轴能力，支持4/8轴EtherCAT总线，4/6/8轴200KHZ高速脉冲
- 支持点位、插补、凸轮、齿轮功能
- 主机本地可带16个R1系列扩展模块
- 本机自带以太网、Type C、RS232和RS485接口
- 支持6种编程语言：LD、ST、CFC、FBD、SFC、IL
SC-C系列雷赛智能研发出轻量级小型PLC产品，拥有丰富的外设接口，标准化的智能互联和超强的扩展能力，具备强大的运动控制，包含4/8轴总线版本以及4/6/8轴脉冲型，右扩展模块多达支持16个，支持点位、插补、凸轮、齿轮功能，支持中大型PLC编程软件平台Leadsys Studio。

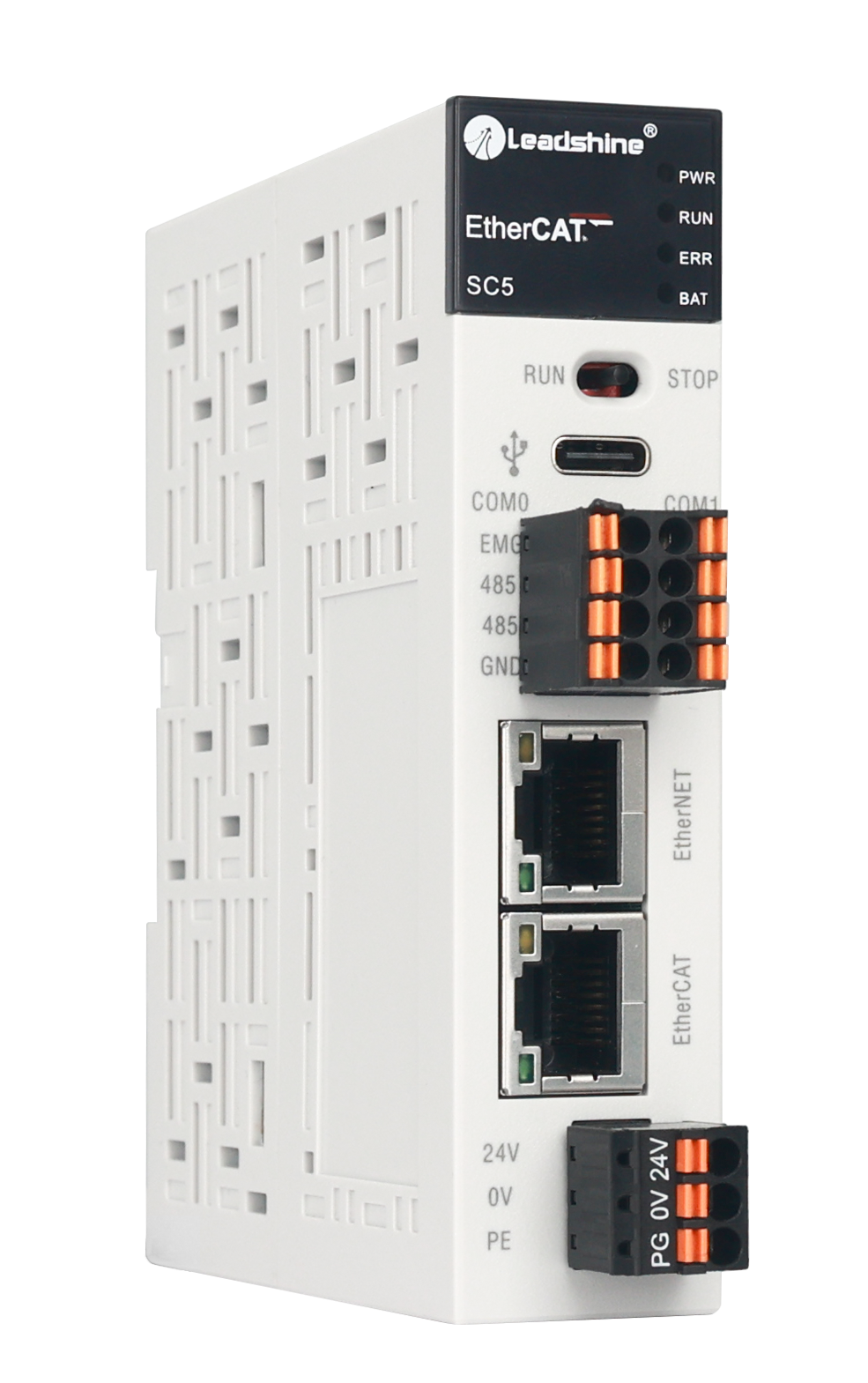

SC5-C系列主机接口定义

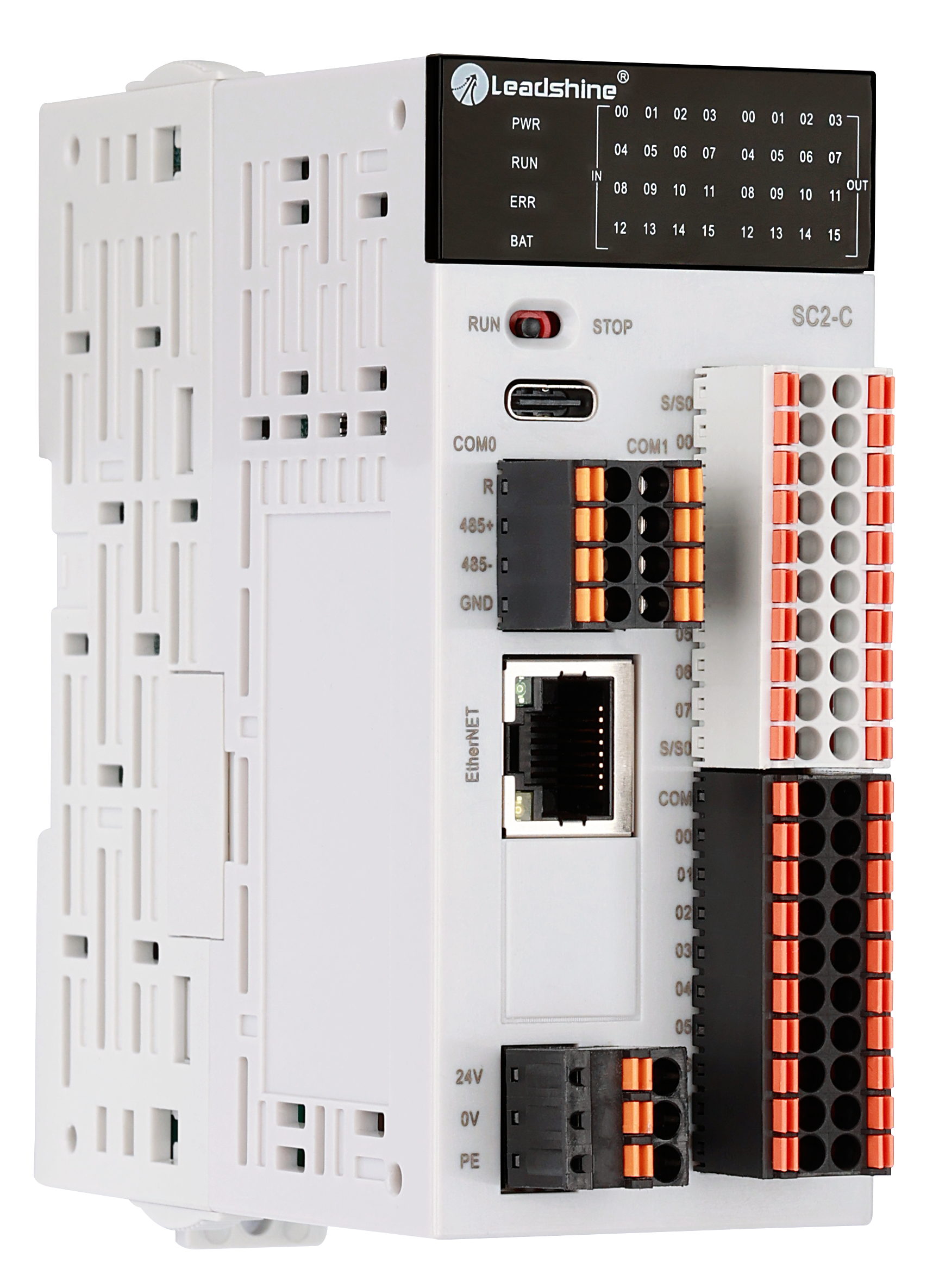

SC2-C系列主机接口定义
运动控制－提升20％的生产效率
支持在线变速变位、速度连接不停顿、插补和电子凸轮功能，轻松满足多轴运动控制需求。
- 在线变速变位／速度连续不停顿
支持在线变速变位功能，适用千连续轨迹控制的应用场景；支持速度连续过渡功能，速度不停顿，提升动作节拍，轻松应对多段速控制。
- 直线／圆弧／连续插补
可实现平面和空间多维直线插补、圆弧插补和连续插补功能，适用千高精度、高速定位、多轴轨迹联动的应用场景。
- 电子凸轮/追剪/飞剪
电子凸轮功能因其轨迹易于改动、灵活的特性，可方便根据控制需求进行加工轨迹，无需像机械凸轮那样繁琐地更改。采用电子凸轮控制系统具有更高的加工精度，可有效提高生产效率，被广泛应用千灌装、旋盖、模切、枕式包装、裁切等行业。
轻松实现多轴运动控制及联网需求
・搭载EtherCAT总线型网络，一网到底，大幅减少配线及调试工时
・通过EtherCAT可连接远程IO单元进行现场数据采集，增强系统扩展性
・配备EtherNet通信接口，可直接连接PC/HMI，实现生产现场信息管理
・内置RS232/485通信接口，轻松实现多台PLC及仪器仪表等智能装置通信
典型行业应用
【配套产品】
|
模块类型 |
型号 |
描述 |
|
耦合器 |
R1EC |
EtherCat总线耦合器，可扩展16个插片式模块 |
|
数字量 输入模块 |
SC-1600 |
16路数字量输入，漏型（NPN）/源型（PNP）输入,DC24V输入，弹簧式接插件 |
|
SC-3200 |
32路数字量输入，漏型（NPN）/源型（PNP）输入,DC24V输入，弹簧式接插件 |
|
|
SC-3200-1 |
32路数字量输入，漏型（NPN）输入，DC24V输入，MIL接插件 |
|
|
数字量 输出模块 |
SC-0016-N |
16路数字量输出，漏型（NPN）输出，弹簧式接插件 |
|
SC-0016-P |
16路数字量输出，源型（PNP）输出，弹簧式接插件 |
|
|
SC-0032-N |
32路数字量输出，漏型（NPN）输出，弹簧式接插件 |
|
|
SC-0032-N-1 |
32路数字量输出，漏型（NPN）输出，MIL接插件 |
|
|
继电器输出模块 |
SC-0016-R |
16路数字量输出，继电器输出，弹簧式接插件 |
|
数字量 输入输出模块 |
SC-0808-N |
8路数字量输入：漏型（NPN）/源型（PNP）输入,DC24V输入，弹簧式接插件 8路数字量输出：漏型（NPN）输出，弹簧式接插件 |
|
SC-1616-N |
16路数字量输入：漏型（NPN）/源型（PNP）输入,DC24V输入，弹簧式接插件 16路数字量输出：漏型（NPN）输出，弹簧式接插件 |
|
|
SC-1616-P |
16路数字量输入：漏型（NPN）/源型（PNP）输入,DC24V输入，弹簧式接插件 16路数字量输出：源型（PNP）输出，弹簧式接插件 |
|
|
模拟量输入模块 |
SC-A0400-IV |
4路模拟量输入，支持电流/电压输入，弹簧式接插件 |
|
模拟量输出模块 |
SC-A0004-IV |
4路模拟量输出，支持电流/电压输入，弹簧式接插件 |
|
型号 |
SC2-C32A4DS |
SC2-C32A6DS |
SC2-C32A8DS |
SC5-C0A4 |
SC5-C0A8 |
|
|
轴数 |
4轴200KHz脉冲 |
6轴200KHz脉冲 |
8轴200KHz脉冲 |
4轴EtherCAT总线 |
8轴EtherCAT总线 |
|
|
高速脉冲 输出 |
脉冲模式 |
A/B相、脉冲+方向、CW/CCW |
A/B相、脉冲+方向 |
不支持 |
||
|
PWM功能 |
2路 |
不支持 |
||||
|
探针 |
每个脉冲轴1路探针 |
不支持 |
||||
|
高速计数 |
通道数 |
4路200KHz |
不支持 |
|||
|
计数器模式 |
A/B相4倍频、单相、脉冲+方向、CW/CCW |
A/B相4倍频、脉冲+方向 |
不支持 |
|||
|
探针 |
每个计数器1路探针 |
不支持 |
||||
|
比较输出 |
每个计数器1路 |
不支持 |
||||
|
中断任务 |
每个计数器1路中断任务 |
不支持 |
||||
|
预置值 |
支持外部信号(INO-IN7)、程序逻辑电平触发预置值 |
支持程序逻辑电平触发预置值 |
||||
|
外部中断 |
6个（INO-IN5）高速口 |
不支持 |
不支持 |
|||
|
运控能力 |
电子齿轮\电子凸轮/追剪/飞剪；直线/圆弧/连续插补；定位/回原/速度/转矩控制;在线变速变位，速度连续不停顿 |
|||||
|
以太网 |
1个，支持Modbus-TCP主从站；EtherNet/IP主从站；SOCKET自由协议 |
|||||
|
串口通信 |
RS232*1，RS485*1，支持Modbus-RTU主从站、串口自由协议 |
|||||
|
程序容量 |
8MByte |
16MByte |
||||
|
数据容量 |
16MByte，其中256KByte掉电保持空间 |
30MByte，其中256KByte掉电保持空间 |
||||
|
数字量输入 |
16（NPN/PNP) |
1（急停任务） |
||||
|
数字量输出 |
16（NPN） |
0 |
||||
|
其他接口 |
Type-C直接供电调试（程序上下载、监控、固件升级）；支持Type-C接口U盘（FAT32格式）文件读写、固件升级、程序更新； RUN/STOP（连续拨动5次以上，恢复默认IP） |
|||||
|
右扩展模块 |
多达16个IO扩展模块 |
|||||
|
编程语言 |
LD、ST、CFC、FBD、SFC、IL |
|||||
|
编程软件 |
Leadsys Studio 2.1或以上 |
|||||
