基本型MC300系列
- 支持最大32轴EtherCAT总线控制，支持绝对/相对、速度、转矩、点动控制，支持凸轮、齿轮
- 支持CAN总线控制，支持雷赛CAN总线驱动和扩展模块
-
支持6种编程语言编程，支持ST、LD、SFC、CFC、FBD、IL
- 功能库支持PLCopen规范，标准易用
- 本地6轴脉冲输出，进一步降低客户成本
- 支持485*2、232，方便和外设进行连接通信
- 主机本地可带32个R2系列扩展模块
MC300中型PLC，兼具运动控制、带轴能力、通讯接口丰富、质价比极佳等优点。
产品亮点
· 多核ARM处理器、纳秒级指令处理速度，综合性能较上一代PLC提升2倍；
· 8轴总线同步周期1MS（逻辑控制），相同测试条件下，比上一代PLC提升200% ；
· 独立6路脉冲轴、6路高速计数，业内搭载脉冲轴最多厂家之一；
· 程序容量20M，数据容量40M，掉电保持512K，大容量存储设计

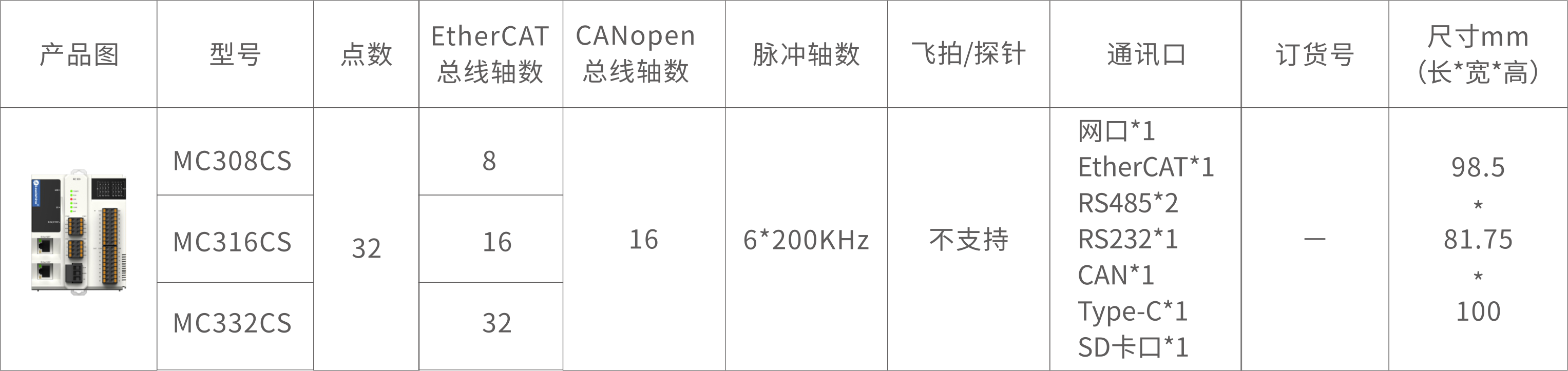

产品配置
· MC300系列PLC单元
|
型号 |
MC308CS |
MC316CS |
MC332CS |
|
|
带轴能力 |
EtherCAT8轴+脉冲6轴 |
EtherCAT16轴+脉冲6轴 |
EtherCAT32轴+脉冲6轴 |
|
|
脉冲轴 |
脉冲输出 |
支持单端脉冲输出，最大6轴（脉冲轴），200K |
||
|
高速计数器 |
脉冲计数 |
支持单端脉冲输入，最大6轴（编码器轴），200K |
||
|
探针功能 |
不支持 |
|||
|
高速比较 |
不支持 |
|||
|
本体IO |
16入（NPN/PNP型），16出（NPN型） |
|||
|
本地模块扩展 |
支持最大32个R2系列扩展模块 |
|||
|
数据/程序容量 |
20M Byte程序容量，40M Byte数据容量（512K Byte掉电保持空间） |
|||
|
以太网 |
EtherNet*1，支持ModbusTCP主从站、Socket、OPC_UA、EtherNET/IP,程序上下载及调试 |
|||
|
EtherCAT |
EtherCAT*1，支持最大128个从站 |
|||
|
串口通信 |
RS232*1，RS485*2，支持自由协议,Modbus RTU主/从站 |
|||
|
CAN通信 |
CAN*1，支持最大32个从站，支持CANopen总线、CAN2.0协议 |
|||
|
USB接口 |
Type-C接口，程序上下载及调试 |
|||
|
SD卡插槽 |
用户程序下载、数据存储，标准MicroSD卡，FAT32格式，最大容量32G |
|||
|
功能说明 |
支持点位、凸轮等 |
|||
|
RTC时钟 |
年、月、日、时、分、秒、星期，精度:月误差±120秒 |
|||
|
编程平台 |
LeadSys Studio 2.1及以上 |
|||
|
编程语言 |
ST、LD、CFC、SFC、FBD、IL |
|||
|
电源输入 |
DC24V±10%，2A，支持短路/反接保护 |
|||
|
尺寸mm（高*宽*深） |
100.00*81.75*98.50 |
|||
|
安装方式 |
DIN导轨安装 |
|||
-
