超薄型R3系列
- 带载能力强，单个耦合器最多可支持64个扩展模块
- 模块品类丰富，包含数字量模块、模拟量模块、温度控制模块、编码器模块以及串口通信模块，满足各种不同场景需求
- 模块体积小巧，薄至12MM，较上一代可为用户节省70%的电柜空间
- 采用了内嵌自锁式端子设计，模块端子台可拆卸，拥有大口径接线端子，免工具接线，接线安装与维护效率提升60%
- 性能卓越、快速响应，100M R-Link高速背板总线，实现微秒级IO响应
- 双面夹紧的接口设计，连接器采用镀金工艺，具有高抗干扰性和高稳定性，满足恶劣环境应用
- 支持多种协议，自由适配国内外第三方控制器主站

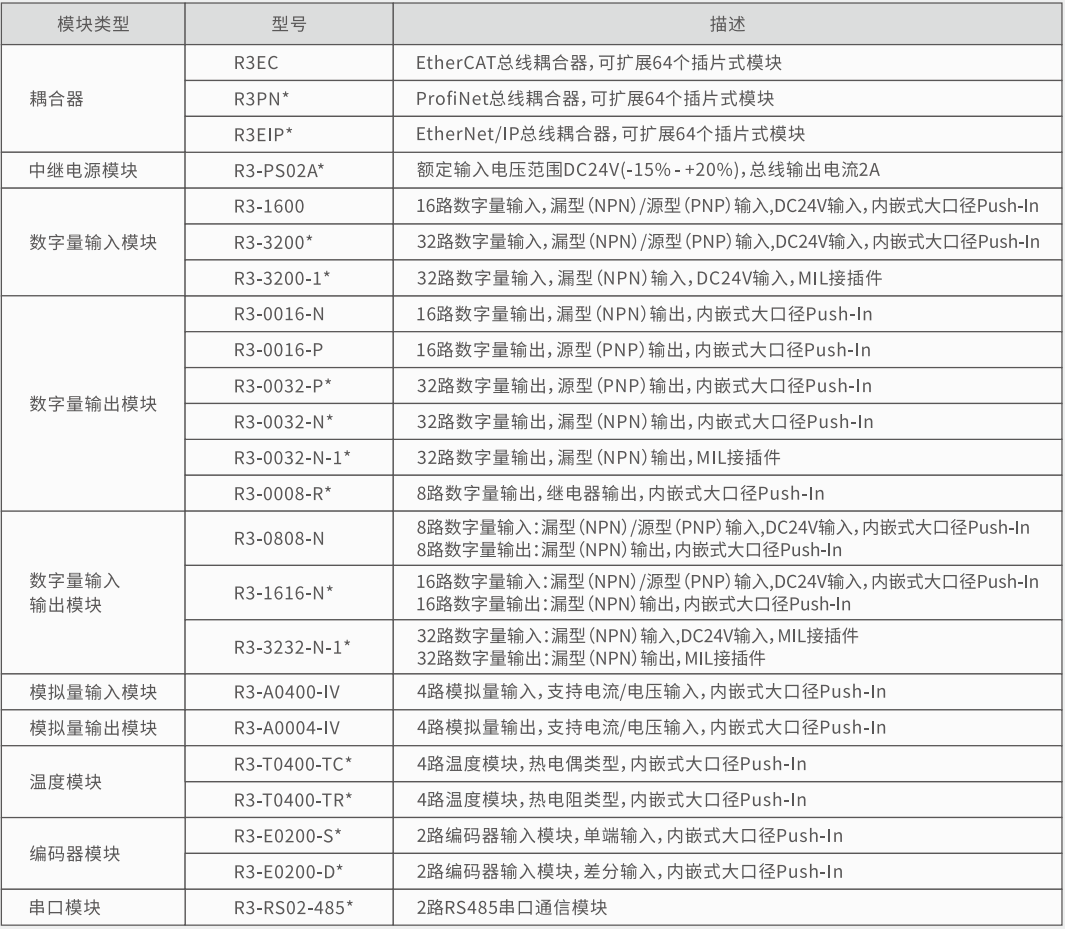

产品体系
接口说明
应用领域
主要应用于光伏、锂电、3C、电子等多种行业设备。
- 耦合器命名规则
R X1 X2 – XXX
R：系列名称，R:Remote
X1：产品类型，1.经济型 2.高性能型 3.超薄型
X2：总线类型，EC：EtherCat，EI：EtherNet/IP，PN：ProfiNet
XXX:具体型号
- I/O扩展模块命名规则
X1-X2 X3 X4-X5-XXX
X1：产品类型，SC：经济型，PM：高性能型，R3：超薄型
X2：输入输出类型，缺省：数字量，A：模拟量系列，P：脉冲系列，E：编码器系列，T：温度系列等
X3：输入点数，点数为00,16,32等，00表示没有输入
X4：输出点数，点数为00,16,32等，00表示没有输出
X5：输入输出特征，N：NPN型，P：PNP型，I：电流型，V：电压型，R：继电器，D：差分，S：单端，1：MIL，2：富士通
XXX：定制型号/特殊用途
R3系列耦合器安装尺寸
包含机型如下
R3EC*/R3EIP*/R3PN*
R3系列模块安装尺寸1
包含机型如下
R3-RS02A*/R3-1600/R3-0016-N/R3-0016-P/R3-0808-N/R3-A0400-IV/R3-A0004-IV/R3-T0400-TC*/R3-T0400-TR*/R3-E0200-S*/R3-RS02-485*/R3-RS02-COM*
R3系列模块安装尺寸2
包含如下机型
R3-3200*/R3-0032-N*/R3-0032-P*/R3-0008-R*/R3-1616-N*/R3-1616-P*/R3-E0200-D*
R3系列模块安装尺寸3
包含如下机型
R3-3200-1*/R3-0032-N-1*
R3系列模块安装尺寸4
包含如下机型
R3-3232-N-1*
