Fakra生产线设备是一种专门用于自动化加工Fakra连接器的设备。Fakra连接器是一种广泛应用于汽车行业的高频、高速、阻抗匹配的信号连接器，主要用于汽车天线、车载娱乐系统、导航、无线通信等设备。通常包括多个工作站模块，每个模块可以独立工作，支持非标定制，并可以灵活扩展多项附加功能。整条生产线采用模块化结构设计及精密伺服驱动机构，配备数控人机交互系统。
此外，Fakra生产线设备可以实现全自动化生产，包括裁线、剥皮、压接中心端子、翻编织网、压接外导体、CCD全检、O/S电测、绝缘/耐压测试等工序，从而大大提高生产效率，降低人力成本，并确保产品的一致性和质量。
01
工艺流程
02

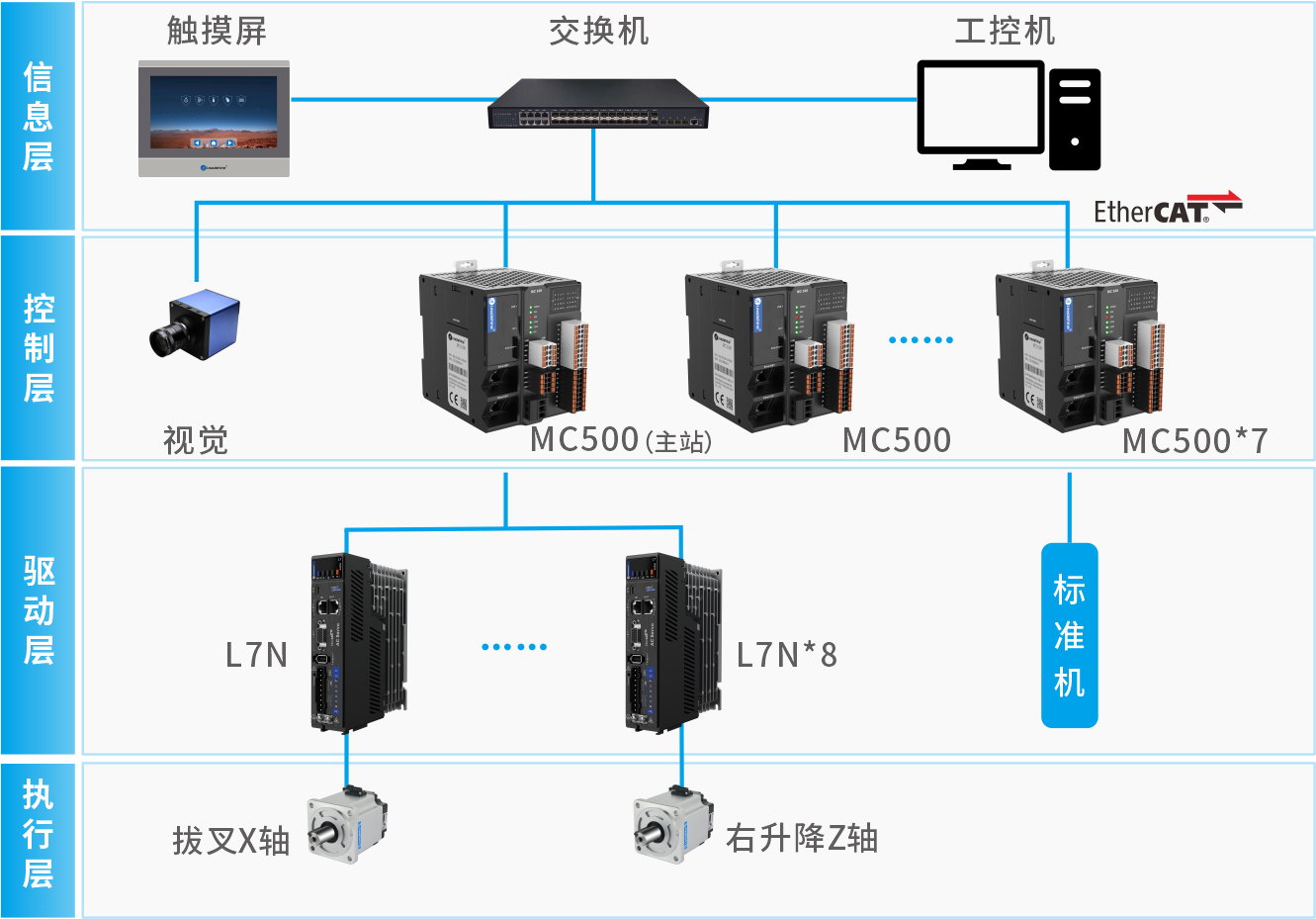

方案拓扑

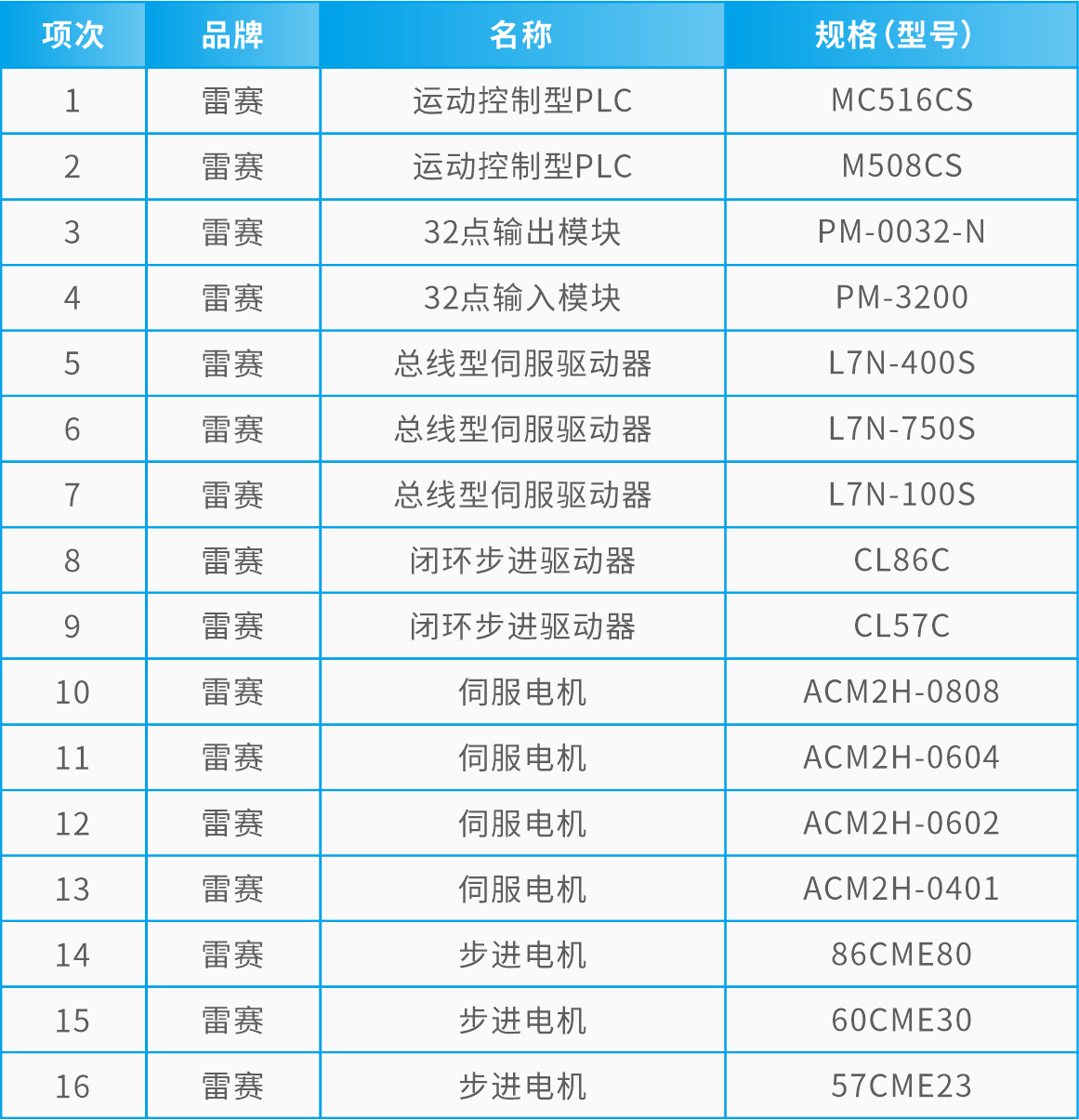

方案选型配置
03
方案特点
01
断线自动重连
采用智能通讯握手机制，支持断线自动重连，保障产线通讯的稳定性。
02
节省配置时间
为客户量身定制的一主多从通讯组网方式，节省通讯配置时间。
03
产线工位模块化
每个工位单独PLC控制，通过PLC自带EtherNet/IP接口，分布式拓扑通讯组网，实现上下游工位数据交互。
04
精准定位
通过雷赛系统精准定位视觉工位拍照，拍照定位误差＜0.01% 。
04
方案价值
1
产线品质追溯
产线系统智能跟踪每条线束的长度、剥皮、压端子等产品质量数据，实现产品质量可追溯，提高产品质量生产水平。
2
高效生产
采用雷赛全套解决方案，可生产各类新能源汽车Fakra线束，生产节拍可达6s/根。
3
柔性制造
本系统支持工位间任意组合，只需配置IP，即可满足客户柔性化生产需求。
4
高效交付
运用雷赛标准化程序模板，支持多人协同开发程序，缩短开发周期。
05

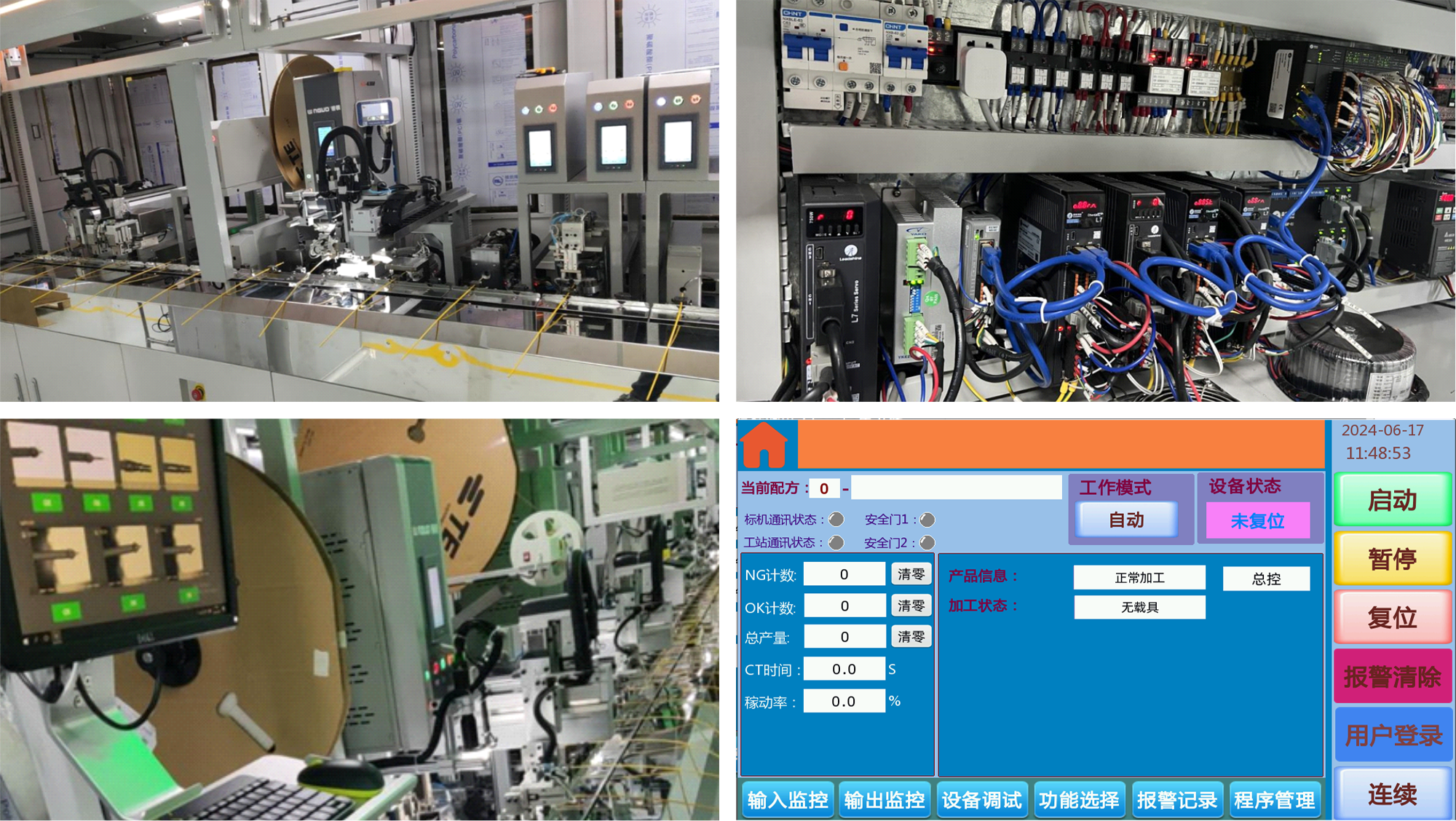

应用案例
