设备概述

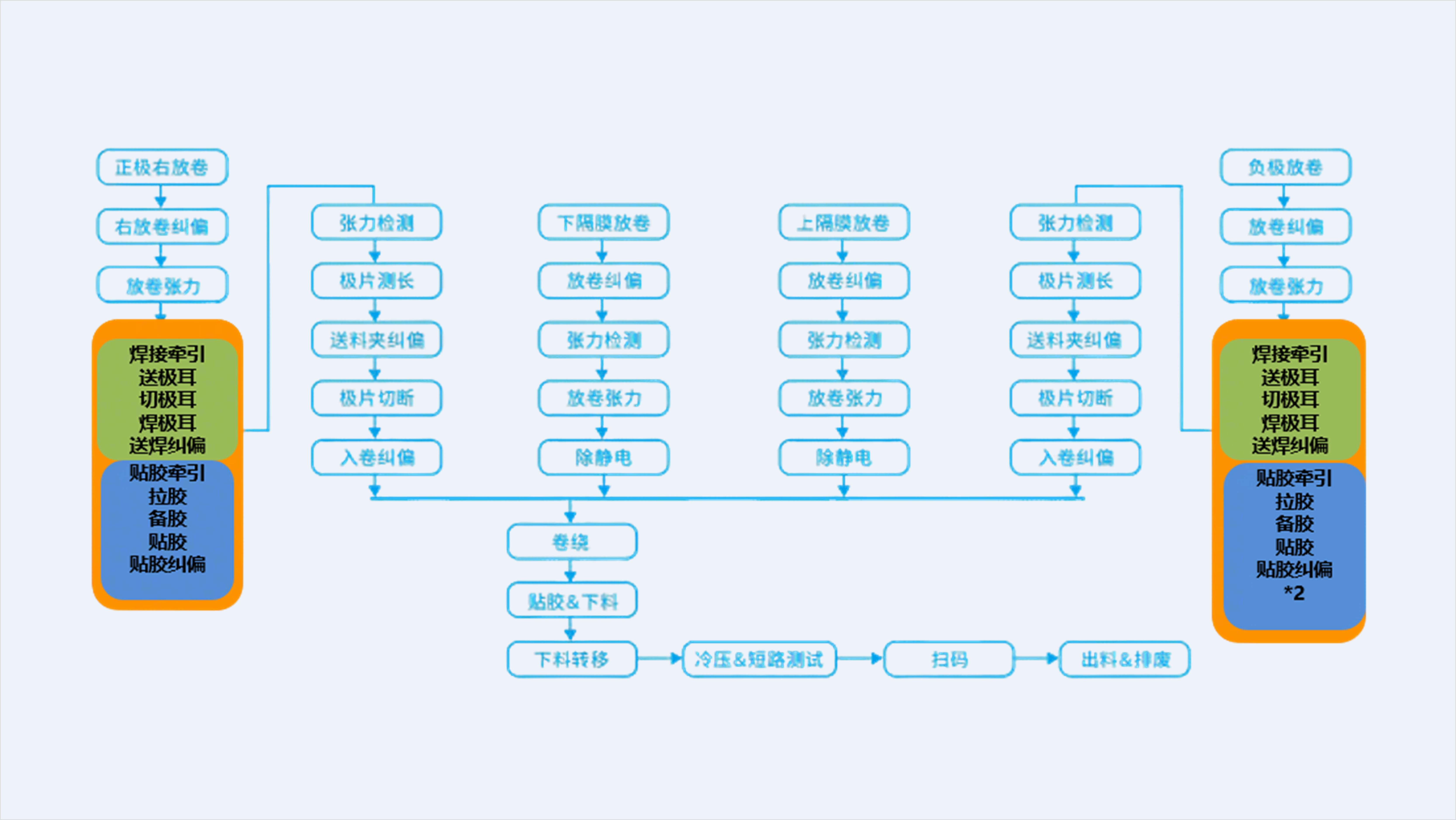

方形制片卷绕一体机是集极片制片与电芯卷绕于一体的自动化设备，适用于方形锂电池生产。设备集成放卷、激光切割、极耳成型、除尘、张力控制、卷绕成型等功能，通过高精度伺服系统实现极片定位与卷绕对齐，卷绕对齐度达 ±0.2mm。采用模块化设计，支持不同尺寸电芯快速换型，配备 CCD 视觉检测系统实时监控极片质量与卷绕精度，可自动剔除不良品。设备运行速度可达 10-15ppm，兼容磷酸铁锂、三元等多种材料体系，具备故障自诊断与数据追溯功能，满足动力电池高效、高精度生产需求。

资料下载 方案咨询

行业面临的挑战

极耳中心距

入片及追切稳定性不足，超出±0.5mm

卷绕对齐度

卷绕纠偏稳定性不足，超出±0.2mm

张力波动

张力稳定性不足，波动超出±5%

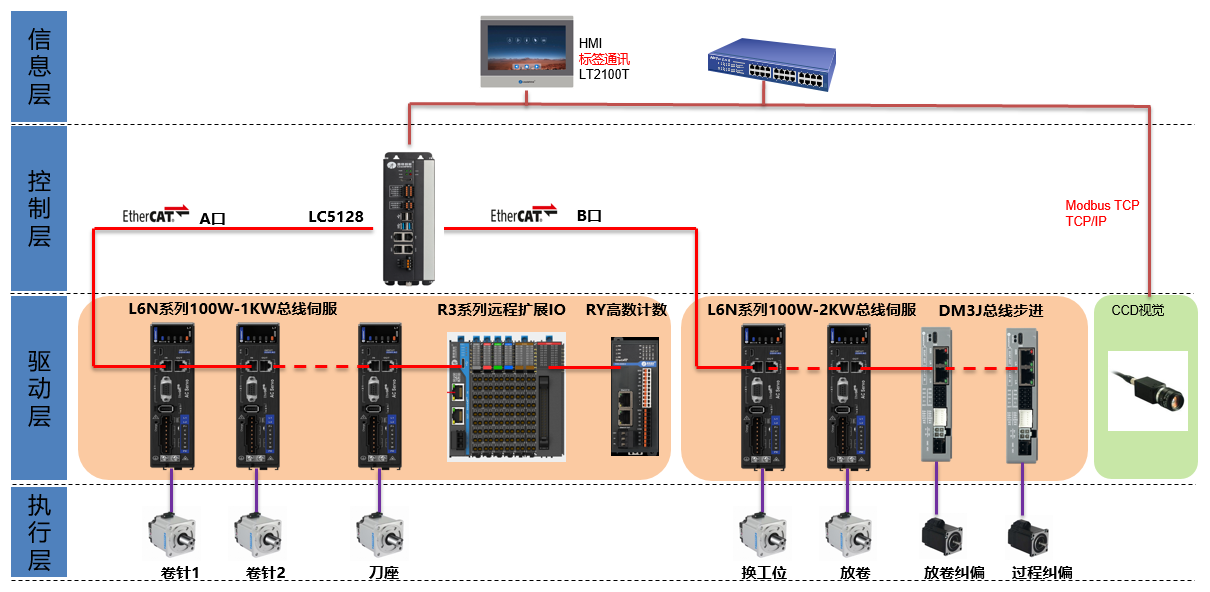

方案架构

方案特点

超强运控

LC5000内置I5处理器实现超强运控，带轴能力更强，可实现250微秒总线控制

高速响应

23位伺服驱动系统，3.2K速度环带宽，满足方形卷针变转速场景高响应需求

一站式服务

提供HMI、PLC、伺服、步进、IO模块，单一厂家服务，效率更高

实现价值

01

通过恒线速控制算法，实现1000mm/s线速度卷绕，效率提升20%以上。

02

通过高精度纠偏控制，生产良率达到99.5%。

03

使用整套控制系统，成本一次优化到位，降本30%左右。
