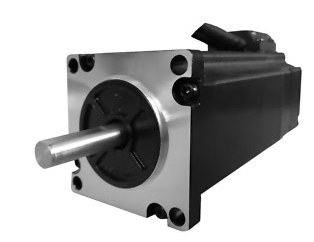

57机座CME抱闸型闭环步进电机

CME系列是雷赛智能采用日本新设计、新工艺和进口核心材料打造的高性能、较低成本闭环步进电机。与市面上常见步进电机相比、具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系,此系列闭环步进电机更为稳定可靠,拥有更优越的性能参数批量一致性!57机座共有0.6 ~ 3.1N•m多款标准型闭环步进电机,可根据应用场合的不同进行选择。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.8°

机座号:57

保持转矩:0.6~3.1 N.M

大转矩

低发热

高平稳性

高一致性

1、一般规格

步距角

1.8°

步距角精度

±0.09°(空载、整步)

温升

MAX 85K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

MIN 100 ,500 DC

耐电压

500 VAC,1 min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

75N(距离法兰面10mm处)

轴向最大负载

电机自重

2.技术规格

机身长(L)

mm

型号

静力矩

N.m

额定电流

A

电阻/

Ω

电感/

mH

定位力矩

mN.m

转子惯量

g.cm2

109

57CME13-BZ

1.3

4

0.42

1.6

40

300

131

57CME23-BZ

2.3

5

0.38

1.75

68

480

3矩频曲线:





型号

机身长L(mm)

57CME13-BZ

109

57CME23-BZ

131





CL57  H2-506
