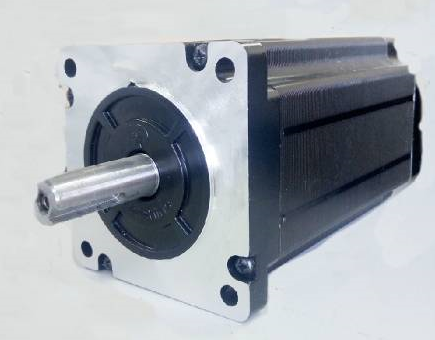

86机座CM标准型开环步进电机

CM系列是雷赛智能采用日本新设计、新工艺和进口核心材料打造的高性能、较低成本步进电机。与市面上常见步进电机相比、具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系,此系列步进电机更为稳定可靠,拥有更优越的性能参数批量一致性!86机座共有3.5 ~ 12N•m多款标准型步进电机,另有双出轴型、带刹车器型、防水型等多个类别,可根据应用场合的不同进行选择。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.8°

机座号:86

保持转矩:3.5~12 N.M

大转矩

低发热

高平稳性

高一致性

1、一般规格

步距角

1.8°

步距角精度

±0.09°(空载、整步)

温升

MAX 85K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

MIN 100 ,500 V DC

耐电压

500 VAC,1 min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

75N(距离法兰面10mm处)

轴向最大负载

电机自重

2、技术规格

机身长

mm

型号

静力矩

额定电流

电阻/

电感/

转子惯量

N.m

A

Ω

mH

g.cm2

65

86CM35

3.5

4

0.42

2.67

1000

80

86CM45

4.5

6

0.43

2.95

1400

98

86CM80



8.0



6



0.63



4

2500

118

86CM85

8.5

6

0.53

4.25

2700

129

86CM120

12.0

6

0.75

5.30

2940



3、典型矩频曲线

型号

机身长L

轴径D

键高 F

86CM35

66

12.7

14.7

86CM45

80

12.7

14.7

86CM80

98

12.7

14.7

86CM85

118

12.7

14.7

86CM120

129

14

16











DM870S  DM882S  DMA882S

雷赛CM系列步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。

资料名称 文件格式 文件大小 更新日期 下载
86CM外形图 212KB 2017-08-22
