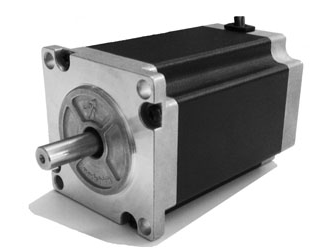

57机座CM标准型开环步进电机

CM系列是雷赛智能采用日本新设计、新工艺和进口核心材料打造的高性能、较低成本步进电机。与市面上常见步进电机相比、具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系,此系列步进电机更为稳定可靠,拥有更优越的性能参数批量一致性!57机座(包含大57机座)共有0.6 ~ 3.1 N•m多款标准型步进电机,另有双出轴型、带刹车器型、防水型等多个类别,可根据应用场合的不同进行选择。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频
步距角:1.8°
机座号:57
保持转矩:0.6~3.1 N.M
大转矩
低发热
高平稳性
高一致性


1、一般规格

步距角

1.8°

步距角精度

±0.09°(空载、整步)

温升

MAX 85K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

MIN 100 ,500 V DC

耐电压

500 VAC,1 min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

75N(距离法兰面10mm处)

轴向最大负载

电机自重

2、技术规格

标准型:



机身长

mm

型号

静力矩

额定电流

电阻/

电感/

定位力矩

转子惯量

N.m

A

Ω

mH

mN.m

g.cm2

41

57CM06

0.6

3

0.7

1.4

21

120

56

57CM13

1.3

4

0.42

1.6

40

300

57CM12X

1.2

4

0.6

1.4

76

57CM21X

2.1

4

0.6

2.4



68

480

76

57CM23-4A

2.3

4

0.5

2

57CM23-3A

2.3

3

1.2

4

57CM23

2.3

5

0.38

1.75

80

57CM22X

2.2

5

0.34

1.74

70

500

84

57CM26-4A

2.6

4

0.8

3.2

80

520

57CM26

2.6

5

0.44

2


标准型(大57机座):

大57系列较标准57电机机身短,力矩大,安装尺寸同标准57,机座较标准57大3mm。

机身长

mm

型号

静力矩

额定电流

电阻/

电感/

定位力矩

转子惯量

N.m

A

Ω

mH

mN.m

g.cm2

67

D57CM21-4A

2.1

4

0.5

1.77

90

570

D57CM21

2.1

6

0.21

0.75

88

D57CM31-4A

3.1

4

0.62

2.8

100

840

D57CM31

3.1

6

0.26

1.18

3、典型矩频曲线:

标准型

型号

机身长L

轴径D

扁位高E

57CM06

41

6.35

5.8

57CM13

56

6.35

5.8

57CM21

76

8

7.5

57CM23

76

8

7.5

57CM22

80

8

7.5

57CM26

84

8

7.5























标准型(57大机座)

型号

机身长L(mm

轴径D(mm

扁位高E(mm

D57CM21

67

8

7.5

D57CM31

88

8

7.5







DM542S   DM556S  DM570S   DM870S

雷赛CM系列步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。

资料名称 文件格式 文件大小 更新日期 下载
57CM外形图 564KB 2017-08-22
