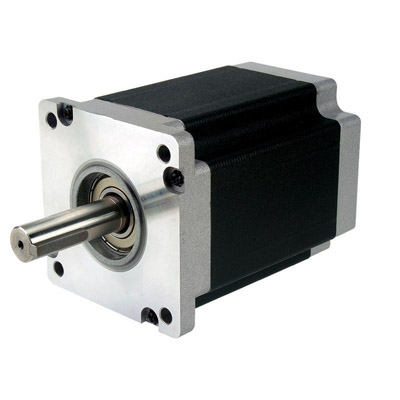

110系列两相步进电机

110HS系列两相混合式步进电机,采用优质冷轧硅钢片和耐高温永磁体材料制造,独创业界领先的磁路设计方案,具有运行转矩大、温升小、可靠性高等特点,且内部阻尼特性良好,无明显振荡区,运行平稳。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.8°

机座号:110

保持转矩:12~28 N.M

转矩大

运行平稳

低发热

低噪声

1、一般规格:

步距角

1.8°

步距角精度

0.09°(空载、整步)

温升

80K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

F

绝缘电阻

100 MIN  500VDC

耐电压

1500VAC 1min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

200N

轴向最大负载

60N

2、电气规格

型号

机身长L(mm

保持转矩(N·M

额定电流

A

电阻/相(Ω)

电感/相(mH

转动惯量(kg·cm2)

重量

kg

110HS12Z

115

12

6

0.53

6.5

7.2

6

110HS20

150

20

6.5

0.8

15

10.9

8.4

110HS28

201

28

6.5

1.2

22

16.2

11.7

3、矩频曲线









单位:mm



型号

机身长L(mm

110HS12Z

115

110HS20

150

110HS28

201







  • DM1182
  • DM2282
资料名称 文件格式 文件大小 更新日期 下载
暂无该内容...
