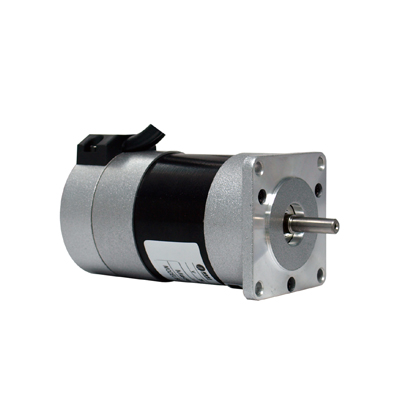

低压无刷25W伺服电机

雷赛BLM57025系列25W低压无刷交流伺服电机,配套ACS306交流伺服驱动器使用。
该系列电机与标准有刷电机和步进电机安装尺寸兼容,可配置多种精度编码器。
电机运行十分平稳,振动噪音及发热小,是步进设备降低噪音、提升效率,有刷伺服设备提升设备可靠性的升级之选。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

额定功率:25W
额定力矩:0.08N.m
额定转速3000r/min,最高转速3500r/min
小定位力矩、低噪音、低振动、低转矩脉动;
绕组端部优化,铜损耗较小,铁损耗较小,体积小、重量轻、发热少、效率高;
超高内禀矫顽力稀土永磁材料,抗去磁能力强,电机性能稳定可靠;
电机的互感小,对设备无电磁干扰。

1.一般规格

工作制

连续

绕组接法

三角形

霍尔夹角

120°

极数

4

相数

3

径向跳动

0.025mm(离端盖20mm处测得)

绝缘等级

B级

绝缘强度

500VDC,1分钟

绝缘电阻

100MΩ

结构

全封闭,自冷式

振动

2.5G以下

海拔

1500m以下

安装方式

法兰安装

过热保护

使用场地

室内,1000m以下,无腐蚀性,易燃气体以及粉尘和油的场所

周围温度

环境温度:-20°C ~+50°C 环境湿度:相对湿度<90%(不结霜条件)



2.技术规格

产品型号

BLM57025

额定电压(V)

24

额定功率(W)

25

额定力矩(N.m)

0.08

峰值力矩(N.m)

0.24

额定转速(rpm)

3000

最大转速(rpm)

3500

额定电流(A)

1.6

峰值电流(A)

4.8

电阻(mΩ)

2.97

电感(mH)

5.89

惯量(Kg.m2×10-4)

0.0003

编码器线数

1000

最大径向负载(N)

75

最大轴向负载(N)

15

工作温度(℃)

-20 ~+50



单位:mm



产品型号

BLM57025

机座尺寸LC(mm)

57

法兰直径LB(mm)

38.1

电机轴直径S(mm)

6.35

电机轴长度LS(mm)

21

平台长度LW(mm)

15

电机长度LL(mm)

45



端口说明

U

V

W



信号线

脚位

1

2

3

4

5

9

11

12

13

定义

EA+

EB-

GND

HW

HU

HV

EA-

EB-

VCC

颜色

绿

绿黑

白黑







  • ACS306
资料名称 文件格式 文件大小 更新日期 下载
暂无该内容...
