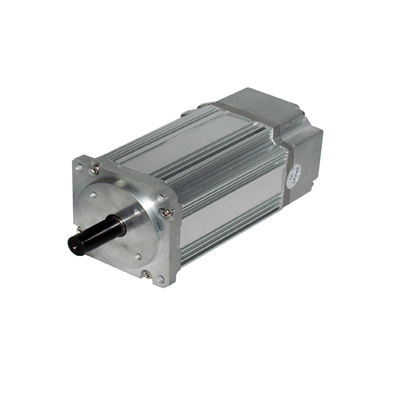

低压100W伺服电机

雷赛100W ACM低压交流伺服电机,可配置多种精度编码器,适配ACS系列交流伺服驱动器。该系列电机运行十分平稳,振动噪音及发热极小,是步进设备降低噪音、提升效率,有刷伺服设备提升设备可靠性的升级之选。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频


额定功率:100W
额定力矩:0.31N.m
额定转速3000r/min,最高转速3500r/min
小定位力矩、低噪音、低振动、低转矩脉动;
绕组端部优化,铜损耗最小化,铁损耗最小化,体积小、重量轻、发热少、效率高;
超高内禀矫顽力稀土永磁材料,抗去磁能力强,电机性能稳定可靠;
通过极槽配合、附加小齿对主磁路和漏磁路进行周期性动态匀化气隙磁导,有效控制定位力矩,电机低速运行平稳。
电机的互感小,对设备无电磁干扰。

1.一般规格



工作制

连续

绕组接法

三角形

霍尔夹角

60°

极数

8

相数

3

径向跳动

0.025mm(离端盖20mm处测得)

绝缘等级

B级

绝缘强度

AC1500V,1分钟

绝缘电阻

DC500V,10M以上

结构

全封闭,自冷式

振动

2.5G以下

海拔

1500m以下

安装方式

法兰安装

过热保护

使用场地

室内,1000m以下,无腐蚀性,易燃气体以及粉尘和油污的场所

周围温度

环境温度:-20°C ~+50°C 环境湿度:相对湿度<90%(不结霜条件)



2.技术规格



产品型号

ACM601V36

额定电压(V)

36

额定功率(W)

100

额定力矩(N.m)

0.31

峰值力矩(N.m)

0.93

额定转速(rpm)

3000

最大转速(rpm)

3500

额定电流(A)

3.7

峰值电流(A)

11

电阻(mΩ)

420

电感(mH)

0.4

惯量(Kg.m2×10-4)

0.11

编码器线数

2500

最大径向负载(N)

78.6

最大轴向负载(N)

38.2

工作温度(℃)

-20°C ~+50°C



单位:mm



产品型号

ACM601V36

机座尺寸LC(mm)

60

法兰直径LB(mm)

50

电机轴直径S(mm)

8

电机轴长度LS(mm)

25

键槽长度LW(mm)

14

键槽宽度W(mm)

3

键槽高度RH(mm)

9.2

电机长度LL(mm)

96



          绕组端口



U

V

W

PE



信号端口



脚位

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

定义

EA+

EB-

GND

HW+

HU+

屏蔽

EZ+

EZ-

HV+

HV-

EA-

EB-

VCC

HW-

HU-

颜色

绿

铝网

黄黑

灰黑

绿黑

白黑

橙黑

棕黑





  • ACS806
