SPS系列电源

  SPS系列电源是专门针对步进和伺服驱动而设计的开关型直流供电电源。市场上常见的稳压开关电源用于步进或伺服驱动时,常常具有可靠性差和效率低等缺点,原因是普通开关电源主要为负载电流变化缓慢的“容性”负载设计,而步进和伺服系统工作时驱动电流变化异常急剧,属于感性负载,因而容易引起驱动器或电源损坏。该系列电源的非稳压特点以及其大容量电容,使之可为电流变化急剧的电机驱动器供电而不影响其可靠性。用户通过选型,一个电源可以拖动1-3轴电机,从而节省每轴平均成本。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步进/伺服专用电源

结构紧凑,体积小、重量轻

功率大,效率高

输入电压适应范围光220VAC±10%或110VAC±10%

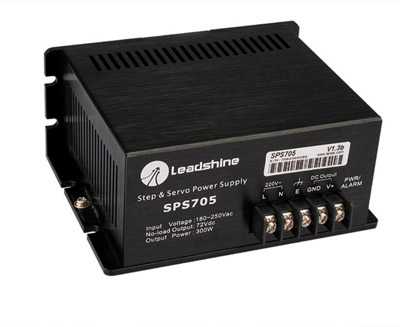

SPS407\SPS487\SPS705

1. 电气指标

型号

电压输出

均值电流

电源输入

尺寸

重量

SPS407

40V

7A

220VAC±10%或110VAC±10%

132mm*104mm*60mm

0.638kg

SPS487

48V

7A

SPS705

70V

5A

注:上述型号输入电压均为220VAC,如型号名称后加-L即为110VAC输入。

2. 接线信号描述

接口

定义

L

交流输入端

N

E

安全地

GND

直流输出负极

+V

直流输出正极





SPS2410\SPS369\SPS488\SPS4810\SPS608

1. 电气指标

型号 输出电压 最大输出电流 输出电压调节范围 尺寸(mm)   瓦数(W)
SPS2410 24V±0.5% 10A ±10% 199×110×50   240
SPS369 36V±0.5% 9.7A ±10% 215×115×50   350
SPS488 48V±0.5% 7.2A ±10% 215×115×50   345
SPS4810 48V±0.5% 10A ±10% 261×103×65   480
SPS608 60V±0.5% 8.5A ±10% 261×103×65   510

2. 接线信号描述

接口 定义
L 交流输入端
N
FG 安全地
V- 直流输出负极
V+ 直流输出负极



SPS407\SPS487\SPS705



SPS4810\SPS608





SPS2410







SPS369\SPS488
