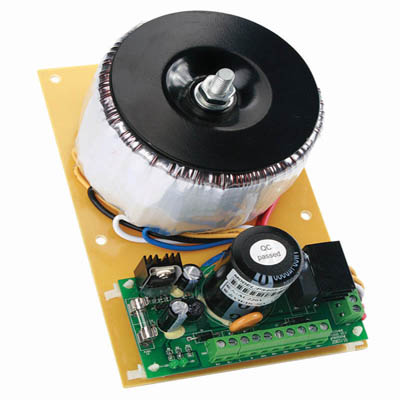

PS系列电源

  相比SPS系列电源,PS系列电源成本更低,但重量较重。PS804/PS806是80VDC系列线性直流电源,另有一组+5V/1A(或±12V/1A)的辅助直流电源供用户作光隔离电源或带风扇、开关等。考虑到电网波动的因素,大多数电源提供一个略低15%直流输出的变压器抽头,当用户供电网电压变化较大时,宜采用此抽头。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

结构简单,可靠性高

可供1-4轴使用

带辅助电源(+5或±12VDC)

短路、过压保护

1. 电气指标


型号

输出电压/电流

辅助电压/电流

功率(W)

尺寸/重量

PS405-5

DC36V/5A

DC5V/1A

200

175*110*70mm

PS405-12

DC36V/5A

DC12V/1A

200

PS408-5

DC36V/8A

DC5V/1A

300

PS408-12

DC36V/8A

DC12V/1A

300

PS804-5

DC68V/4A

DC5V/1A

300

175*110*70mm/2Kg

PS804-12

DC68V/4A

DC12V/1A

300

PS806-5

DC68V/6A

DC5V/1A

500

215*130*70mm/3.5Kg

PS806-12

DC68V/6A

DC12V/6A

500



2. 辅助电源表


电压

PS405

PS804

PS806

5V

Jp1短路

Jp1短路

R5阻值510Ω 1/4W

12V

Jp1开路

Jp1开路

R5阻值180Ω 1/4W



3. 接线信号描述


接口

定义

L,N(AC,AC)

交流220V输入

VH+,VH+,VH+

直流输出正极(共三路)

VH-,VH-,VH-

直流输出负极(共三路)

VL+

辅助电源 正极

VL-

辅助电源 负极



型号

A

B

C

D

E

F

PS405/PS408

175

110

96

94

Ø6

Ø4

PS804

175

110

96

94

Ø6

Ø4

PS806

215

130

112

108

Ø6

Ø4



资料名称 文件格式 文件大小 更新日期 下载
暂无该内容...
