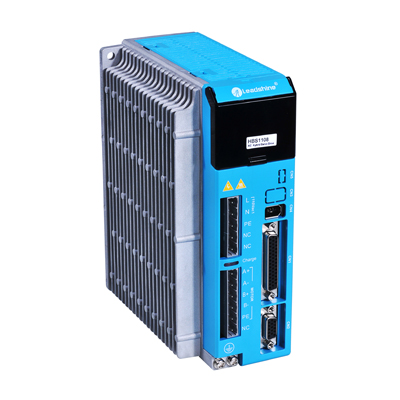

HBS1108ac

HBS1108ac是雷赛公司基于十多年步进与伺服研发经验,开发成功的创新型混合伺服驱动产品。
采用专用电机控制DSP芯片和矢量闭环控制技术,彻底克服开环步进电机丢步的问题,同时明显提升电机高速性能、降低电机发热和减小电机振动,提升机器加工速度和精度,降低机器能耗。在电机连续过载时,驱动器会及时输出报警信号,具有与交流伺服系统同样的可靠性。
HBS1108ac适配电机安装尺寸完全兼容86系列步进电机,方便传统步进驱动方案升级,成本仅相当于交流伺服系统的一半。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

可驱动雷赛配套的86机座的混合伺服电机
电压输入范围:70~130 VAC
最大峰值电流:8A
细分范围:200~51200ppr
信号输入:差分/单端,脉冲/方向或双脉冲,信号电平5~24V兼容
光隔离信号输入,抗干扰能力强
脉冲响应频率:200KHz
外置数码调试面板,方便参数设置与监控
串口通信功能,电流,细分可任意调整,信号沿、报警输出逻辑等功能可调
闭环矢量控制,保证电机高速大转矩输出,同时保证电机不丢步
变电流控制,电机发热大为降低
超低振动噪声
具有过压、过流、跟踪误差超差等保护功能

1.电气指标



参数

HBS1108ac

最小值

典型值

最大值

单位

连续输出电流

0

-

8

A

输入电源电压

70

90

110

VAC

逻辑输入电流

7

10

20

mA

脉冲频率

0

200

300

kHz

绝缘电阻

100

-

-

报警输出逻辑电流

-

-

100

mA



2.  接口定义

1)电机和电源接口

功率端子接口1

端子号

符号

名称

说明

1

L

电源输入端,需根据匹配的电机,L与N之间接交流70~110V



2

N



3

PE

接地端子

4

NC

空端子



5

NC

空端子



功率端子接口2

端子号

符号

名称

说明

1

A+

简易伺服电机接线端

(注意接线颜色不能弄错)

2

A-

3

B+

4

B-

5

PE

接地端子



6

NC

空端子





2)编码器信号输入端口

   HBS1108ac编码器信号接口采用15Pin的DB头,引脚定义如下表:



DB端子号

符  号

名  称

说  明

1

EA+

电机编码器A相正输入



2

EB+

电机编码器B相正输入



3

GND

编码器电源地

0V

11

EA-

电机编码器A相负输入



12

EB-

电机编码器B相负输入



13

VCC

编码器电源

+5V



3)控制信号端口(44针DB头)



端子号

符号

名称

说明

3

PUL+

脉冲正输入

5V和24V兼容

4

PUL-

脉冲负输入

5

DIR+

方向正输入

5V和24V兼容

6

DIR-

方向负输入

7

ALM+

报警正输出



8

ALM-

报警负输出

9

Pend+

到位信号正输出



10

Pend-

到位信号负输出

11

ENA+

使能正输入

5V和24V兼容

12

ENA-

使能负输入



3.使用环境及参数

冷却方式

自然冷却或强制风冷

使用环境

场合

不能放在其它发热的设备旁,要避免粉尘、油、腐蚀性气体湿度太大及强振动场所,禁止有可燃气体和导电灰尘;

温度

0——+50℃

湿度

40—90%RH

振动

10~55Hz/0.15mm

保存温度

-20℃~65

重量

1.60kg





单位:mm



  • 86HBM80H-1000
  • 86HBM80H-BZ-1000

适合各种中大型自动化设备和仪器,例如:雕刻机、剥线机、切割机、激光机、数控机床、自动装配设备、电子加工设备、纺织服装设备、包装设备等。在用户期望低噪声、高速度的设备中应用效果特佳。



资料名称 文件格式 文件大小 更新日期 下载
HBS1108ac_setup HBS_setup 2013-11-08.rar 14674KB 2014-06-30
