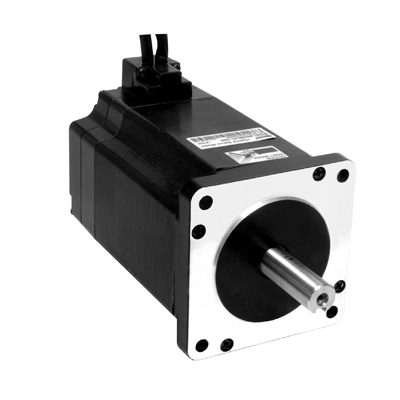

86系列三相混合伺服电机

86系列三相混合伺服电机内置增量式光电编码器,适配雷赛混合伺服驱动器,彻底解决开环步进电机丢步的问题,提升机器加工速度和精度。通过优化的磁路设计,选用优质冷轧钢片和耐高温永磁体材料,提高电机功率密度,提升电机平稳性,显著降低电机温升。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

机座号:86
保持转矩:12NM
内置1000线增量式光电编码器
输出转矩大
电机发热小,能耗低
运行平稳,振动噪声小
响应速度快,适合频繁启停
部分型号带电磁抱闸功能

     1.一般规格



温升

80K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

100 MIN 500VDC

耐电压

1000VAC  1min

径向跳动

0.025 mm MAX(负载5N

轴向跳动

0.075 mm MAX(负载10N



     2.技术规格



电机型号

保持转矩(N·M)

额定相电流(A)

机身长(mm

转子转动惯量
(kg·cm2)

电机质量(kg

863HBM70H-1000

8

3

144

3.3

4.5

863HBM80H-1000

12

3

173

4

5.6

863HBM70H-BZ-1000

8

3

182

3.6

5.3

 说明:BZ为抱闸电机

单位:mm

863HBM70H-1000L为144mm

863HBM80H-1000L为173mm



863HBM70H-BZ-1000,L为182mm
