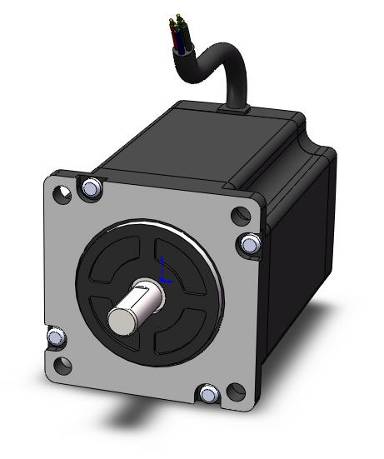

57系列两相步进电机

57HS系列两相混合式步进电机,采用优质冷轧硅钢片和耐高温永磁体材料制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.8°

机座号:57

保持转矩:0.6~2.6 N.M

转矩大

运行平稳

低发热

低噪声

1、一般规格

步距角

1.8°

步距角精度

0.09°(空载、整步)

温升

80K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

100 MIN  500VDC

耐电压

500VAC 1min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

75N (距离法兰面10mm处)

轴向最大负载

15N

2.技术规格

型号

机身长(mm

保持转矩(N·M

额定电流

A

电阻/相(Ω)

电感/相(mH

转动惯量(kg·cm2)

重量

kg

57HS06B

41

0.6

3

0.7

1.4

0.13

0.45

57HS13B

56

1.3

4

0.42

1.4

0.3

0.7

57HS13

76

1.8

4

0.5

2.1

0.48

1.0

57HS21A

76

2.1

5

0.4

1.8

0.48

1.0

57HS22-A

81

2.0

5

0.4

1.8

0.48

1.1

57HS22-C

81

2.0

5

0.4

1.8

0.48

1.1

57HS26

86

2.6

5

1.0

2.6

0.58

1.3

3、矩频曲线







单位:mm



型号

机身长L(mm

轴径D(mm

扁位高E(mm

57HS06B

41

6.35

5.8

57HS13B

56

6.35

5.8

57HS13

76

6.35

5.8

57HS21A

76

8

7.5

57HS22-A

81

8

7.5

57HS26

86

8

7.5

























57HS22-C的尺寸图如下:

57HS1357HS22-A57HS22-C电气连接如下图:



  • DM442
  • DM542
  • DM556
